时间线¶

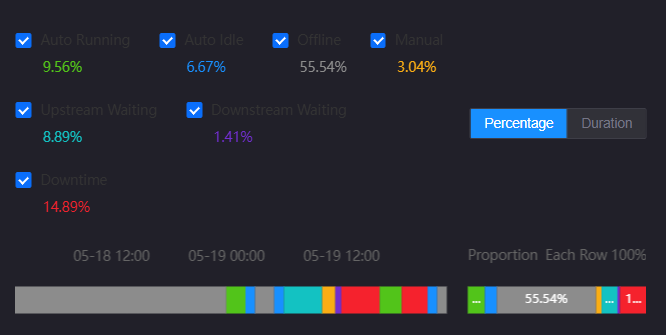

时间线以水平色带展示对象在一段时间内的状态变迁：每一行代表一个对象，行内的每一段色块代表该对象处于某一状态的持续区间。适合用于设备运行状态回溯、产线停机时段分析、班次状态对比等场景。
本文介绍时间线的特殊配置。有关各图表通用的配置项，如 基本 标签页、过滤器 标签页的内容，参见 图表通用配置。
时间线的数据¶
时间线以 时间 字段和 状态 字段为一对输入，通过对比字段拆分行。有关数据源、数据项的通用配置信息，参见 图表通用配置 > 配置数据。
维度¶
维度 在时间线中承担时间字段的角色，数据项标签显示为 时间。必须且只能添加 1 个。数据按该字段排序后，每条记录的时间即为一个状态区间的起点，下一条记录的时间为其终点；最后一段延伸至窗口结束时间。
指标¶
指标 在时间线中承担状态字段的角色，数据项标签显示为 状态。必须且只能添加 1 个。相邻记录中状态值相同的部分会合并为一段连续色块，色块颜色由 状态枚举 中匹配到的枚举项决定。
备注
维度聚合 必须保持 否。选择 是 后，系统会为 状态 字段自动套用 求和 聚合，而状态值是字符串，求和结果为 0，所有状态都匹配不到 状态枚举 中的状态标识，图表中将不再绘制色块。
对比¶
对比 为可选字段，最多可添加 1 个。添加后，数据按该字段的值分组，每个值占据时间线中的一行，行的排列顺序为该值在数据中首次出现的顺序。未添加对比字段时，所有数据合并为一行。
备注
只要数据中出现过某个对比值，即使该值没有有效的时间记录，也会保留一个空行作为占位，便于对齐查看。
扩展¶
扩展 为可选字段，数据项标签显示为 扩展字段，数量不限。扩展字段不参与色块的绘制，而是作为每一段的附加信息，可在提示框、表格视图和导出文件中展示。添加后需在 额外展示字段 中选择实际要展示的字段。
时间线的样式¶
样式 标签页按基础配置、图表样式和其他分组。标题、组件内边距、背景等通用样式参见 图表通用配置 > 配置样式。
数据处理¶
数据处理 用于限定统计的时间窗口，并选择要展示的扩展字段。窗口同时决定时间轴的显示范围和最后一段色块的终点。
窗口起始时间 / 窗口结束时间：设置统计的时间窗口起止时间，支持直接填写时间，也支持使用
@{参数名}引用数据源查询参数、使用${参数名}引用页面参数。留空或无法解析时，系统按数据中的实际最早和最晚时间推断窗口。参数名称 / 前移秒数：用于在发起查询前动态前移时间窗口。参数名称 指定要偏移的查询参数，前移秒数 设置前移量，取值 0 - 86400 秒，默认 0。两者需同时配置才生效；偏移在请求发出前完成，不改变返回数据。
额外展示字段¶
额外展示字段 是时间线特有的配置项，从已添加的 扩展 数据项中多选，被选中的字段会作为附加行显示在提示框中，并作为表格视图的列和导出文件的列。下拉列表的可选项随扩展字段的增减同步更新；移除扩展字段后，已选中但不再存在的字段会自动从选择中剔除。
通用配置¶
状态枚举¶
状态枚举 定义参与展示的状态及其颜色，是组件识别状态值的依据。选择 + 添加 新增枚举项，每项包含：
状态标识：与数据中状态字段的原始值对应。支持用英文逗号分隔多个原始值，将它们归并为同一个状态，例如
200-001,200-002。状态名称：该状态在图表、图例和提示框中显示的名称。
颜色：该状态对应的颜色。
排序：枚举项的序号。在时间线中决定图例和占比图中各状态的排列顺序；在帕累托图中不生效，条形始终按时长降序排列。
备注
未在状态枚举中定义的状态值不会显示在图表中。
组件预置了 7 个示例枚举项，其状态名称为英文默认值，需按实际业务的状态取值修改。
展示模式¶
展示模式 决定组件的呈现形式，默认 时间线：
时间线：以横向色带展示各行的状态区间，可缩放和平移。
表格：以表格逐段列出状态、持续时间、起止时间和额外展示字段，支持按列排序和分页。
后续的 Timeline 样式 和 Table 样式 两个区块始终同时显示，不随 展示模式 隐藏。切换模式后，只有对应区块的配置项在图表上生效。
导出¶
勾选 导出 后，组件上显示导出按钮，终端用户可将数据导出为 Excel 文件。默认不勾选。导出内容的说明参见 运行时交互。
Timeline 样式¶
Timeline 样式 控制时间线视图的行、色块和占比图外观，仅当 展示模式 选择 时间线 时，下列配置生效：
纵轴标签字体：配置左侧行标签（对比字段值）的字体、大小和颜色。
时间轴字体：配置顶部时间轴刻度文字的字体、大小和颜色。
行高：设置每一行的高度，取值 28 - 80 px，默认 40 px。行高不会为适应组件高度而被压缩；行数较多时区域内可纵向滚动。
条形高度：设置行内色块的高度，取值 12 - 40 px，默认 24 px。该值应小于 行高，差值即为相邻行之间的空隙。
显示占比图：默认勾选，在时间线右侧附加一列堆叠条，按状态汇总该行各状态的占比。取消勾选后仅保留时间线。
显示时间轴标签：默认勾选，显示顶部的时间刻度。取消勾选后隐藏时间轴。
占比图宽度比例：以百分比设置占比图占组件宽度的比例，取值 10 - 50%，默认 30%。
占比图左间距：设置占比图与时间线之间的距离，取值 0 - 40 px，默认 20。
Y 轴标签最小宽度：为左侧行标签区域设定最小宽度，取值 0 - 500 px，默认 0（按内容自适应）。在多个时间线组件上下排列时，设为相同值可使各组件的时间轴左端对齐。
占位条颜色：设置无数据区间的占位色块颜色，默认由主题决定。
Table 样式¶
Table 样式 控制表格视图的外观，仅当 展示模式 选择 表格 时，下列配置生效：
表头字体：配置表头文字的字体、大小和颜色。
内容字体：配置表格内容文字的字体、大小和颜色。
每页行数：设置每页显示的行数，取值 5 - 100，默认 20。
图例¶
图例列出各状态的颜色和名称，并显示每个状态的汇总值。可以通过眼睛按钮
隐藏图例。
标签字体：配置状态名称的字体、大小和颜色。
数值字体：配置状态汇总值的字体和大小。该配置项不提供颜色设置。
对齐方式：设置图例项的排列方式，可选 左对齐、行居中对齐 和 自适应居中对齐，默认左对齐。
图标尺寸：设置图例色块的尺寸，取值 8 - 32 px，默认 14 px。
间距：设置相邻图例项之间的距离，取值 4 - 48 px，默认 16 px。
Checkbox 跟随状态颜色：勾选后，图例前的复选框使用该状态自身的颜色，而非默认主题色。默认不勾选。
单行滚动：勾选后，图例强制排为一行，超出宽度时可横向滚动查看；未勾选时图例自动换行。默认不勾选。
运行时交互¶
以下是时间线在运行时的交互行为：
图例筛选：需显示图例。点击图例项前的复选框可隐藏或显示对应状态。被隐藏的状态不参与图表、表格和占比汇总的展示，但不影响导出内容。
汇总方式切换：需显示图例。图例区提供 百分比 和 持续时间 两个按钮，切换各状态汇总值以及占比图上标签的展示方式。该选择不会保存到组件配置中。
缩放和平移：在终端页面的时间线视图中，按住 Ctrl 并滚动鼠标滚轮可缩放时间范围，拖动可平移；按住 Ctrl 拖出选框可放大到选定区间；双击恢复到初始窗口。
提示框：鼠标悬浮到色块上时，提示框显示状态名称、持续时间、时间范围以及已选择的额外展示字段。悬浮到占比图上时，显示该行各状态的汇总明细。
表格排序和分页：表格视图中可按对比、状态、持续时间、起止时间等列排序，并按 每页行数 分页。
导出：启用 导出 后点击导出按钮，按行分工作表导出为 Excel 文件，列包含设备、状态、状态标识、持续时间、额外展示字段和起止时间。导出内容为全量数据，不受图例筛选影响；若状态标识配置了多个原始值，导出时会还原为各原始值的明细行。数据量超过 10 万行时会先提示确认。
空状态：未配置时间字段或状态字段、或查询无数据时，显示”暂无数据”。
