饼图¶

备注

当前组件已支持新版配置面板，文档默认按新版界面说明。你可以随时在图表配置面板的右上角切换，不影响配置内容。

饼图以一个被分割成不同比例切片的圆表示数据在总量中的占比，数值通常用百分比表示。饼图的所有部分加起来等于 100%。

本文介绍饼图的特殊配置。有关各图表通用的配置项，如 过滤器 标签页、其它标签页的内容，参见图表通用配置。

饼图的类型¶

饼图的基础类型是一张环形饼图，在此基础上，DTV 预置了几种常见的饼图类型。在页面添加饼图时，可以根据业务场景从以下类型中选择：

饼图类型	描述	推荐场景
基础饼图	展示单个指标的多种构成比例。	展示某个指标的整体占比情况。
基础饼图（带数据标签）	在基础饼图的基础上添加数据标签。	除了展示占比外，还需要直观地展示具体数值。
实心饼图	在基础饼图的基础上将饼图填充为实心。	视觉效果更加突出。
多指标饼图	展示多个指标的构成比例。	当你的数据为仅有多个指标，不存在一个维度将各数据进行汇总时，多指标饼图可以帮助你生成展示多个指标占比分布情况的饼图。
多指标饼图（带数据标签）	在多指标饼图的基础上添加数据标签。	除了展示占比外，还需要直观地展示具体数值。

备注

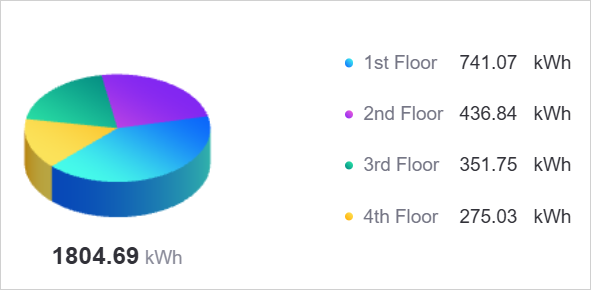

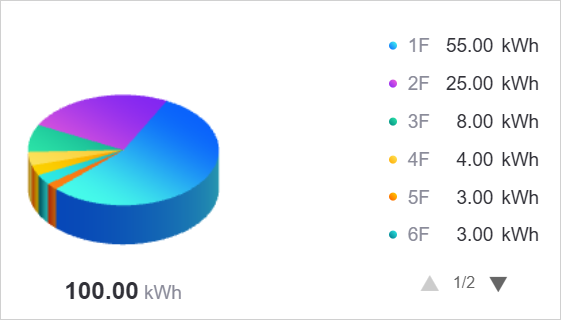

玫瑰图、3D 饼图和多指标 3D 饼图是独立的图表类型，配置与传统饼图存在差异，参见玫瑰图和 3D 饼图。

饼图的数据¶

饼图中的数据以指标为核心，并通过维度将指标拆分为多个扇形。基础饼图与多指标等独立预设的字段约束可能不同。

有关数据源、数据项的通用配置信息，参见图表通用配置 > 配置数据。

基础饼图¶

基础饼图要求配置 1 个维度，并支持 1 个或多个指标，不支持对比字段。维度值决定扇形类别，指标值决定各扇形的数值和占比。例如下图中，Type 为维度，CarbonEmission 为指标。

此时可以按照以下方式配置基础饼图的数据：

指标¶

指标是饼图中展示的核心数据。在上面的例子中，基础饼图展示 CarbonEmission 在不同 Type 下的数值和占比；每个扇形对应一个设备类型。

基础饼图支持添加 1 个或多个 指标。添加多个指标时，每个指标生成一张独立的饼图，可通过布局设置这些饼图的行列排布。

维度¶

维度用于划分扇形类别。在数据源中，指标可按设备类型 Type 等字段分成多行数据；将该字段配置为维度后，饼图展示同一指标在各维度值下的构成。

若数据没有维度，而需要将多个指标合并到 同一张 饼图中，请在添加组件时选择 多指标饼图。两者的区别是：基础饼图添加多个指标时，每个指标生成 一张独立的饼图（可用布局排布）；多指标饼图则不使用维度，把各指标作为扇形合并在一张饼图内。

扩展¶

可选的扩展字段用于提供指标之外的参考数据，例如上月同期值。扩展字段本身不会新增扇形；添加后，可在展示扩展字段中选择将其显示为中心总和或图例数值。下拉选项会随当前扩展字段同步更新。

可将扩展数据展示在饼图中的下列位置：

总和：总和位于饼图的中心，默认情况下总和中展示指标所有数值累加后的值。你可以在 展示扩展字段 中将总和中的数值替换成任一扩展字段，总和将展示扩展字段的第 1 个值。例如选择 LastMonthCarbonEmission 后，总和将展示 Type A 的上月同期排碳量。
图例：默认情况下图例中的数值是饼图中各扇形区域的数值。你可以在 展示扩展字段 中将图例中的数值替换成任一扩展字段，作为饼图指标数值的参照数据。

多指标饼图¶

多指标饼图（WidePieChart）是添加组件时可选的独立组件，适用于数据中没有用于拆分扇形的维度、而需要比较多个指标的场景。它不提供维度数据项入口，各指标直接作为扇形合并在同一张饼图内。

可以按照以下方式配置多指标饼图的数据：

指标¶

指标是饼图中展示的核心数据。在上面的例子中，多指标饼图展示每个 Type 指标数据在总和中的占比。默认展示最新一条数据，即数据列表中的第 1 行数据。如有需要，可以通过 维度聚合，将指标下的数据按列聚合后展示，聚合方式有求和、平均等。有关维度聚合，参见聚合展示数值。

扩展¶

在多指标饼图中，扩展字段无效。

单位¶

饼图与多指标饼图的单位在数据标签页中按数据项逐个配置，样式标签页中不提供 单位名称 和 自适应单位。

在数据项的设置中可配置单位（从 单位库 中选择标准单位，或选择 自定义 手动输入）和 单位显示方式：

显示数据单位：展示数据项自带的单位。
显示指定单位：固定展示所指定的单位，此时显示 显示单位 配置项。
随数据变化显示单位：按数据量级自动换算为简便写法，例如“22000 吨”显示为“2.2 万吨”。此时显示 最小单位 配置项，用于限定换算的下限。该方式等同于旧版界面中的 自适应单位。

多指标饼图 另外提供 指定为全局单位，可将某个数据项的单位作为整个组件的单位；该配置项不适用于扩展数据项。普通饼图不提供该配置项。

有关单位的通用说明及单位库的换算逻辑，参见图表通用配置 > 按数据项配置单位和 DTV 单位库。

备注

若饼图在旧版界面中配置过 单位名称 或 自适应单位，其值会自动映射为上述配置，其中 自适应单位 映射为 随数据变化显示单位。

饼图的样式¶

样式标签页按标题、组件、饼图、图例、标记的顺序组织配置项。有关标题、组件的通用样式，参见图表通用配置 > 配置样式。

饼图¶

饼图填充色¶

饼图填充色 决定饼图各扇形的着色方式，可选纯色或渐变。

饼图形状¶

饼图形状 定义了饼图的外观类型。支持以下形状：

饼状：标准的圆形饼图。
环形：中心带有空心区域的环形饼图。

内外径比例¶

当你的 饼图形状 为环形时，饼图的展示面积将由外圆和内圆共同决定。其中：

内径是饼图中心的内圆的直径。
外径是外圆与内圆直径的差。

你可以通过调整内径和外径的比例，来调整环形的厚度。该配置项仅在 饼图形状 为环形时有效。

数据展示形式¶

数据展示形式 用于设置图例中各数据项数值的展示方式，包含以下选项：

数值：仅展示数据项的原始数值。
百分比：仅展示数据项占全部数据总和的百分比。
数值 + 百分比：同时展示数据项的原始数值及其占全部数据总和的百分比。
不展示：不展示数据项的数值和百分比，仅展示图例名称。

小数位数¶

将展示的数值四舍五入到指定的小数位数，默认 2 位，不影响源数据。

勾选 展示千分位 后，提示框中的数值将按千分位分隔符格式显示，例如将 1000000 显示为 1,000,000，适合数值较大时提高可读性。默认不勾选。

布局比例¶

布局比例 是饼图区和图例区在饼图组件中所占位置的比例。当图例内容过长，或饼图上的文字展示不全时，可通过调整布局比例，为图例或饼图适当分配更多展示空间。

当饼图区占比变化时，饼图将等比例放大或缩小，饼图上的文字、标签等元素保持大小不变。当图例区占比变化时，图例将向右或向左偏移，图例中的文字、标签等元素将保持大小不变。

勾选自动后，图例将位于最右（默认靠右，可通过图例位置调整位置），饼图区和图例区将根据组件大小、展示内容等自动调整比例。

仅当图例位置为左侧或右侧时，布局比例配置项显示。

展示扩展字段¶

在扩展中添加数据项后，可在 展示扩展字段 中选择将扩展字段显示为中心总和或图例数值，参见扩展。该配置项包含总和和图例两个下拉框，未添加扩展字段时下拉框中只有无。

以下任一情况下，展示扩展字段 不显示：

指标数大于 1 个；
数据标签 的 标签位置 为中心；
数据展示个数 大于 0。

布局¶

布局通过行和列设置多张饼图在组件中的排布方式。添加多个指标时，每个指标生成一张独立的饼图，此时可用布局控制这些饼图按几行几列排列。例如下图中添加了 2 个指标，设置行为 1、列为 2 后，两张饼图并排显示。

仅添加 1 个指标时，组件中只有一张饼图，调整布局不会改变展示效果。

汇总区¶

汇总区 是饼图中心的数据展示区域，可配置展示方式及文字样式。

汇总区：选择中心区域展示 显示数值 或 显示图标。

当 汇总区 设置为 显示数值 时，以下配置项生效：

数值字体：设置汇总区中数值文字的字体、字号、颜色和加粗、斜体等样式。
单位字体：设置汇总区中单位文字的字体、字号、颜色和样式。
换行展示单位：勾选后，单位文字另起一行显示在数值下方；不勾选则单位紧跟在数值后面同行显示。

当 汇总区 设置为 显示图标 时，以下配置项生效：

图标：为饼图中心选择一个图标。图标选择器与数值字体、单位字体配置项互斥，显示图标时不显示数值。

图例¶

图例是饼图中一种常见的辅助元素，帮助用户更好地解读饼图中的数据。图例通常包含以下信息：

颜色图标：每个扇形区域对应的颜色标注。
名称：每个扇形区所代表的数据项名称。在基础饼图中，名称通常是维度。在多指标饼图中，名称是指标的名称。
数值或百分比：每个扇形区的具体数值或占比。
单位：数值的单位。

图例文字布局¶

图例文字布局 控制图例中名称与数值的排列方式，可选左右（名称和数值并排显示）或上下（名称在上、数值在下分行显示）。当 数据展示形式 为 不展示 时，该配置项不显示。

图例名称-数值中间间距¶

图例名称-数值中间间距 控制图例中名称与数值之间的距离。

图例名称展示字数¶

图例名称展示字数 决定了饼图图例的名称展示长度。例如，设置 图例名称展示字数 为 3 时，饼图的图例名称将仅展示前 3 个字符，其它字符省略。1 个汉字计为 1 个字符。

如不指定，默认将展示 10 个字符，其它字符省略。

图例名称字体¶

图例名称字体 配置图例中名称文字的字体、字号、颜色和加粗、斜体等样式。

图例数值字体¶

图例数值字体 配置图例中数值文字的字体、字号和颜色等样式。当 数据展示形式 为 不展示 时，该配置项不显示。

图例单位字体¶

图例单位字体 配置图例中单位文字的字体、字号和颜色等样式。当 数据展示形式 为 不展示 时，该配置项不显示。

备注

图例中的单位字体与汇总区的 单位字体 是两个独立的配置项，分别控制图例和饼图中心的单位文字。

图例位置¶

图例位置是图例相对于饼图的位置。图例位置默认靠右。

当图例靠左或靠右时，可通过布局比例调整图例在组件中所占的比例。
当图例靠上或靠下时，图例的占比固定不变，无法调整。

尺寸¶

尺寸配置图例色块图标和图例行距的大小。

图标：设置图例色块的宽高，单位为像素。
行距：设置相邻图例行之间的间距，单位为像素。
勾选自动后，DTV 将根据图表尺寸自动计算最佳大小，不再使用手动输入的值。

图例名称-数值间距¶

图例名称-数值间距 控制图例文字布局为左右时，名称与数值之间的水平间距，单位为像素。当 数据展示形式 为 不展示 时，该配置项不显示。

标记¶

数据标签是标注在每个扇形区上的文字或数值信息，合理设置数据标签的位置和样式可有效提高饼图的可读性。

标签位置：配置数据标签展示在饼图外、饼图上或饼图中心。
标签字体：配置数据标签的字体、大小和颜色。

其它¶

其它标签页提供 显示鼠标悬停时提示，默认勾选。取消勾选后，鼠标悬浮在扇形上不再弹出提示框。参见图表通用配置 > 显示提示。

其它标签页还提供 显示“展开” 和 图例交互 两项，效果参见运行时交互。

其余通用项如刷新频率、标题交互、导出组件数据等，参见图表通用配置 > 配置其他项。

运行时交互¶

以下是饼图和多指标饼图在运行时的交互行为：

提示框：需在其它标签页勾选 显示鼠标悬停时提示。悬浮到扇形上时显示该扇形的类别名、颜色、指标名和数值（含单位）；数据展示形式 含百分比时附带占比。被 数据展示个数 合并的扇形显示为 其他(指标名)。悬浮到图例项上时也会弹出同一个提示框。
图例筛选：点击图例项可隐藏或显示对应扇形，被隐藏项的图例文字变为灰色。隐藏后会连带重算三处：汇总区的总和只累加可见扇形，图例中的百分比按可见扇形重新分母，提示框中的占比同样重算。
扇形选中态：配置组件联动后扇形可点击，当前联动值对应的扇形保持弹出状态。一次只能选中一个扇形，点击另一个扇形即移动选中态。配置方法参见图表联动其它组件。
图例跳转：在其它标签页配置 图例交互 后，点击图例改为执行跳转，不再隐藏扇形。该行为仅在发布后的页面中生效。
展开：勾选其它标签页的 显示“展开” 后，添加多个指标生成多张饼图时，组件底部出现展开/收起按钮，展开后可滚动查看全部饼图。多指标饼图不提供该功能。

备注

多指标饼图不提供 图例交互 和 显示“展开”，点击图例始终是隐藏或显示扇形。
