散点图¶
备注
当前组件已支持 新版配置面板，文档默认按新版界面说明。你可以随时在图表配置面板的右上角切换，不影响配置内容。
散点图以离散数据点展示指标在各分类上的分布和离散情况，适合观察数据的聚集规律和离群值。在此基础上，散点图还支持气泡图模式：通过扩展字段控制每个数据点的显示大小，从而在同一张图中额外表达一个维度的信息。
本文介绍散点图的特殊配置。有关各图表通用的配置项，如 过滤器 标签页、其它 标签页的内容，参见 图表通用配置。
散点图的类型¶
添加散点图时，可选择以下预设：
散点图预设 |
样式 |
描述 |
推荐场景 |
|---|---|---|---|

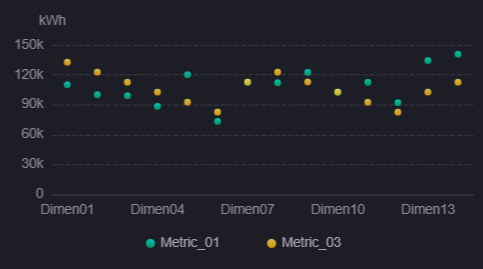

基础散点图 |
|
以均匀大小的数据点展示指标的分布情况，可叠加多个系列。 |
观察指标在各分类上的分布规律和离群值，如各机组的运行温度散布。 |

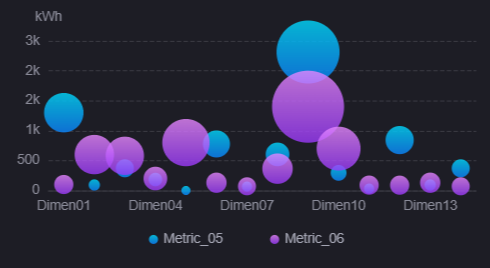

气泡图 |
|
在散点图基础上，用数据点的大小表达另一个字段的量级。 |
需要在分布图上额外体现一个量级维度的场景，如以气泡大小表示装机容量。 |
散点图的数据¶
散点图以指标为核心，通过维度定义分类轴，并可使用对比字段生成多组散点。有关数据源、数据项、聚合和排序，参见 图表通用配置 > 配置数据。
维度¶
维度定义分类轴上的标签，每个维度值对应轴上的一个位置，该位置上的指标值沿另一条轴分散展示。散点图中通常放入时间戳、资产标识等分类字段。
散点图最多可添加 2 个维度字段，但图表只使用 第 1 个 维度作为分类轴，第 2 个维度不影响图表展示。纵向布局下分类显示在 X 轴，横向布局下分类显示在 Y 轴。
对比¶
对比为可选字段，最多可添加 1 个，用于把同一指标按该字段的取值拆分成多组散点，每组以不同颜色区分。例如把 assetId 放入对比后，每台设备的数据点以独立颜色展示，便于在同一坐标空间内比较分布差异。
对比字段只有在系列中勾选 对比 后才生效，参见 图表通用配置 > 系列。
指标¶
指标决定数据点在数值轴上的位置。至少添加 1 个指标，数量无上限。每个系列绑定一个指标，可在同一图表中使用散点图、气泡等不同系列类型。
备注
散点图的两条轴分工是固定的：分类轴始终由 维度 字段承载，数值轴始终由系列绑定的 指标 承载。无法把某个指标指定到分类轴上，因此散点图不能直接绘制”指标对指标”的相关性散布。
扩展¶
扩展字段不直接绘制在散点图上，数量不限，有以下两种用途：
气泡大小：将系列类型设为 气泡 时，可在 取值字段 中选择一个扩展字段，图表按该字段的数值缩放气泡大小。不选择时，所有气泡以统一尺寸显示。
标面的数据来源：标面 的 数据项 只列出已添加的扩展字段，图表按该字段的值确定要高亮的区间。
备注
散点图的提示框不展示扩展字段。若只添加扩展字段而未在 气泡 系列或 标面 中引用，图表展示不会有任何变化。
散点图的样式¶
样式配置项分为 标题、组件、系列、坐标轴、图例、标记 六个区块，大部分内容属于图表的通用配置项，参见 图表通用配置 > 配置样式。
系列¶
除通用配置项外，散点图 和 气泡 两种系列类型各有以下类型专属配置项。
散点尺寸¶
散点图 类型专属，在选择该类型后才显示。设置数据点的显示大小，单位为 px，默认 8。该类型的所有数据点使用相同尺寸。
取值字段和气泡尺寸¶
气泡 类型专属，两项都在选择该类型后才显示。
取值字段：从已添加的扩展字段中选择一个，图表按该字段的数值缩放气泡大小。默认为空，此时所有气泡固定按 8px 显示，不受下方 气泡尺寸 的设置影响。
气泡尺寸：设置气泡大小的映射范围，含 最小（默认 1px）和 最大（默认 20px）两个参数。取值字段数值最小的气泡对应最小尺寸，最大的对应最大尺寸，中间值按比例插值。
备注
散点图中若混入了 柱状 类型的系列，系列 区块会额外显示 条形间距 和 堆叠柱状图 两项；最大柱状宽度 无此限制，即使没有柱状系列也会显示。三项的说明参见 图表通用配置 > 系列。
运行时交互¶
散点图与柱状图、折线图、箱线图共用同一个组件，运行时的交互行为完全一致：提示框 按分类高亮并列出各系列数值，点击图例可隐藏系列，勾选 显示标尺 后可拖动标尺缩放，勾选 启用选择缩放 后可框选放大，配置组件联动后可点击数据点触发联动，填写相同 联动 ID 的图表之间缩放同步。
各项的触发条件和详细说明参见 柱状图 > 运行时交互。
