折线图¶
备注
当前组件已支持 新版配置面板，文档默认按新版界面说明。你可以随时在图表配置面板的右上角切换，不影响配置内容。
折线图以连续的折线展示数据随维度变化的趋势，适合展示时间序列或其他连续变量下的数据变化。它与柱状图、散点图同属一个组件，可以在同一图表中混合线型、面积、点线、柱状等多种系列类型。
本文介绍折线图的特殊配置。有关各图表通用的配置项，如 过滤器 标签页、其它 标签页的内容，参见 图表通用配置。
折线图的类型¶
添加折线图时，可选择以下预设：
折线图预设 |
样式 |
描述 |
推荐场景 |
|---|---|---|---|
基础折线图 |
|

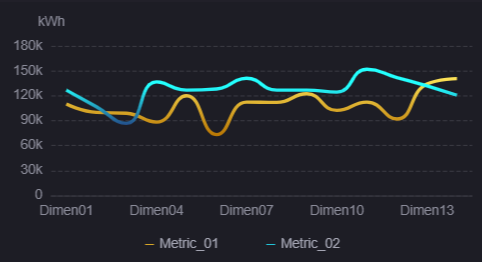

以折线展示数据随维度的变化趋势，可叠加多个系列。 |
展示时间序列或连续变量下的趋势，如设备功率随时间的变化。 |
基础点线图 |
|

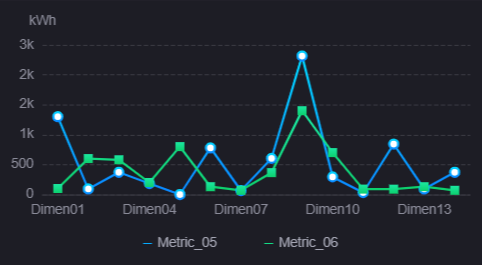

在折线基础上标记每个数据点，数据点的形状和尺寸可配置。 |
数据点较少、需要精确定位每个数值的场景，如月度产量对比。 |
基础面积图 |
|

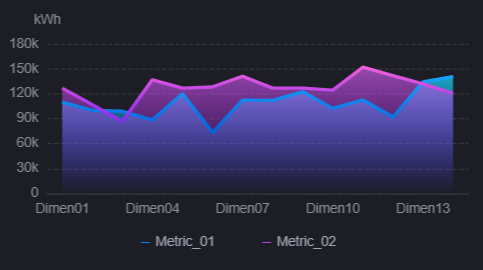

在折线下方填充面积颜色，视觉上突出数据的累积量或范围。 |
展示总量或占比随时间的变化，如累计发电量、多系列的数值分布。 |
折线图的数据¶
折线图以指标为核心，通过维度定义分类轴，并可使用对比字段生成多条折线。有关数据源、数据项、聚合和排序，参见 图表通用配置 > 配置数据。
维度¶
维度定义分类轴上的标签，每个维度值对应轴上的一个刻度，决定折线上各数据点的排列顺序。通常放入时间字段（如 localtime）或分类字段（如设备编号、区域）。
折线图最多可添加 2 个 维度字段，但图表只使用 第 1 个 维度作为分类轴，第 2 个维度不影响图表展示。纵向布局下分类显示在 X 轴，横向布局下分类显示在 Y 轴。
对比¶
对比为可选字段，最多可添加 1 个，用于把同一指标按该字段的取值拆分成多条折线。例如把 deviceId 放入对比后，每台设备各自绘制为一条折线，便于在同一坐标系内比较趋势差异。
对比字段只有在系列中勾选 对比 后才生效，参见 图表通用配置 > 系列。
指标¶
指标决定每个刻度对应的数值，即折线的高低起伏。至少添加 1 个指标，数量无上限。每个系列绑定一个指标，可在同一图表中使用线型、面积、点线等不同系列类型。
扩展¶
扩展字段不直接绘制在折线图上，数量不限，有以下两种用途：
标面的数据来源：标面 的 数据项 只列出已添加的扩展字段，图表按该字段的值确定要高亮的区间。若需要高亮某些区间（例如标记故障时段），可先将对应字段添加到扩展，再在 标面 中引用。
气泡大小：将系列类型设为 气泡 时，可在 系列 的 取值字段 中选择一个扩展字段，图表按该字段的数值缩放气泡大小。
备注
折线图的提示框不展示扩展字段。若只添加扩展字段而未在 标面 或 气泡 系列中引用，图表展示不会有任何变化。
折线图的样式¶
样式配置项分为 标题、组件、系列、坐标轴、图例、标记 六个区块，各图表通用的配置项，参见 图表通用配置 > 配置样式。
系列¶
除通用配置项外，线型、面积 和 点线 三种系列类型共有以下类型专属配置项：
线型：一个配置区块，包含线的样式（默认 实线，可选虚线、点线等）、线宽（默认 2px）和 平滑。勾选 平滑 后折线以曲线方式绘制，适合强调整体趋势而非精确数值的场景；默认不勾选。展示预测值或非确定性数据时，可把线型改为虚线以区分历史数据。
在此之上，面积 和 点线 各多出一个配置项：
面积颜色（仅 面积）：设置折线下方填充区域的颜色，支持纯色和渐变色，与边线的 颜色 分开设置。例如用半透明渐变色作为填充、纯色作为边线。
点（仅 点线）：一个配置区块，包含数据点的 形状 和 尺寸。形状可选 方形、点（默认）、圆、圆角方形、三角形、菱形、气泡 或 箭头；尺寸默认 8px。
备注
折线图中若混入了 柱状 类型的系列，系列 区块会额外显示 条形间距 和 堆叠柱状图 两项；最大柱状宽度 无此限制，即使没有柱状系列也会显示。三项的说明参见 图表通用配置 > 系列。
运行时交互¶
折线图与柱状图、散点图、箱线图共用同一个组件，运行时的交互行为完全一致：提示框 按分类高亮并列出各系列数值，点击图例可隐藏系列，勾选 显示标尺 后可拖动标尺缩放，勾选 启用选择缩放 后可框选放大，配置组件联动后可点击数据点触发联动，填写相同 联动 ID 的图表之间缩放同步。
各项的触发条件和详细说明参见 柱状图 > 运行时交互。
