条形图¶

条形图（横向柱状图）以水平延伸的条形比较不同类别的数值大小。与纵向柱状图相比，条形图的 Y 轴为分类轴，X 轴为数值轴，更适合在分类名称较长或分类数量较多时使用，便于阅读和对比。

本文介绍条形图的特殊配置。条形图的配置面板包含基本、数据、过滤器 和样式四个标签页。数据源和数据项的配置方式、过滤器、组件联动等通用内容，参见图表通用配置。

条形图的类型¶

添加组件时，条形图 分组下提供以下选项：

条形图预设	样式	描述	推荐场景

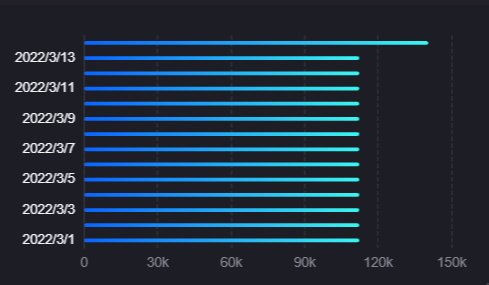

基础条形图		各指标的条形在同一分类下并排排列，直接对比绝对值。	对比各产线产量、各区域告警数等分类数据。

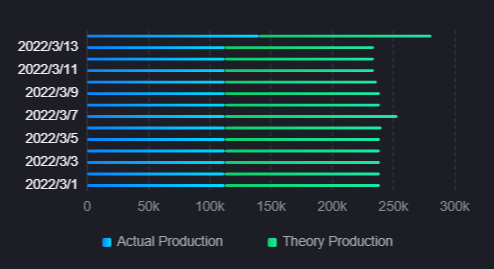

堆叠条形图		各指标的条形在同一分类下叠加为一根条形，展示总量与构成。	展示各车间能耗总量及其中电、气、水的构成比例。

两个预设使用同一个组件和同一套配置面板，创建后可随时在样式中相互切换。默认值的差异如下：

堆叠：基础条形图默认不勾选，堆叠条形图默认勾选。
图例：基础条形图默认隐藏图例，堆叠条形图默认显示图例，两者的图例字体默认值也不同。
演示数据：基础条形图预置 1 个指标，堆叠条形图预置 2 个指标。

时间线 和 帕累托图 虽与条形图列在同一分组下，但各自是独立的组件类型，配置面板与条形图完全不同。详见时间线和帕累托图。

条形图的数据¶

条形图以指标为核心，通过维度来划分类别，通过扩展来丰富悬浮提示中的展示数据。

有关数据源、数据项的通用配置信息，参见图表通用配置 > 配置数据。

维度¶

维度决定条形图 Y 轴上的分类。每个维度值对应一组条形，条形的长度由指标值决定。条形图必须且只能添加 1 个 维度字段。

指标¶

指标是条形图的核心数据，决定每根条形的长度。条形图支持添加 1 个或多个 指标字段，每个指标生成一个条形系列。添加多个指标时，同一维度值下的多根条形默认并排排列，勾选堆叠后改为叠加展示。

扩展¶

扩展字段不会直接显示在图表中，而是用于在鼠标悬浮条形时的提示信息里展示额外数据。例如，当你需要在悬浮时同时显示同比、环比或其他参考数值，可以将这些字段添加为扩展，然后在悬浮显示数据中选择要展示的字段。扩展字段数量不限。

备注

条形图不支持对比字段。需要按对比值拆分系列时，请改用柱状图。

条形图的样式¶

样式标签页按指标样式、轴样式和其他设置分组。

条形图的标题、组件和交互等通用配置位于基本标签页，分为标题、组件和其他三个分组：标题和组件分组的配置项，参见图表通用配置 > 配置样式中的标题和组件；其他分组的配置项，参见图表通用配置 > 配置其他项。新版配置面板把这些内容分别放在样式和其它标签页，配置项本身一致。

指标样式¶

指标样式 控制条形的配色与整体排列方式。该区块仅在已添加指标字段后显示。

颜色¶

添加指标字段后，每个指标对应一张配置卡，可在卡片中为该指标的条形选择纯色或渐变色。未单独配置时，条形按主题色板依次取色。

圆角¶

圆角默认勾选，条形的四角显示为 4 px 的圆角，使图表看起来更加柔和。取消勾选后条形为直角。圆角大小固定，不提供数值设置。

堆叠¶

勾选堆叠后，同一维度值下的多个指标条形将叠加为一根条形，从整体上反映各指标的构成比例。未勾选时，多个指标条形并排显示，便于直接对比各指标的绝对值。基础条形图默认不勾选，堆叠条形图默认勾选。

展示千分位¶

勾选 展示千分位 后，提示框中的数值以及 X 轴、Y 轴的刻度标签都按千分位分隔符格式显示，例如将 1000000 显示为 1,000,000，适合数值较大时提高可读性。默认不勾选。

条形间距¶

条形间距 控制不同维度值的条形组之间的垂直间距，以百分比表示，默认 75%。适当增大间距可以让各分类的条形更易区分；缩小间距则让图表更紧凑。

轴样式¶

轴样式 分别配置 X 轴（数值轴）和 Y 轴（分类轴）的外观，两条轴各占一个区块，可以通过区块标题上的眼睛按钮 eye 隐藏对应轴。

两条轴共有以下配置项：

名称：显示在轴旁边的名称或单位，为单行输入框，不支持多语言。未填写时，X 轴显示第 1 个指标字段的别名或名称，Y 轴显示维度字段的别名或名称。
名称轴线间距：轴名称与轴线之间的距离。勾选自动时由系统计算，取消勾选后可手动输入数值。
轴线范围：默认勾选自动，由系统按数据计算刻度范围。取消勾选后可手动指定 Min（最小值）和 Max（最大值）；X 轴还可指定 Seg（分段数），Y 轴不提供该项。
标签设置：包含 3 个并列的设置项。类型决定刻度标签按哪种字段类型解析，可选值、类别或时间，X 轴默认为值，Y 轴默认为类别；格式的可选项随类型变化（值为 auto、none、k、m、g，时间为 YYYY-MM-DD HH:mm:ss、YYYY-MM-DD、HH:mm 等，类别只有 none）；倾斜角度 以度为单位旋转刻度标签，标签较长时可避免相互遮挡。
标签轴线间距：刻度标签与轴线之间的距离，同样支持自动或手动输入。
轴线字体：设置刻度标签的字体、字号、颜色和加粗、倾斜样式。
单位字体：设置轴名称的字体、字号、颜色和加粗、倾斜样式。
轴线：设置轴线的线型、粗细和颜色。X 轴默认线宽为 0，视觉上不显示轴线；Y 轴默认为 1 pt 实线。
网格线：设置由该轴刻度延伸出的网格线的线型、粗细和颜色。X 轴默认显示虚线网格线，Y 轴默认不显示。
显示标尺：默认不勾选。勾选后轴旁出现可拖动的范围标尺，终端用户可在运行时缩放到局部数据区间，数据条数较多时尤其有用。

以下配置项仅 X 轴提供：

自适应单位：勾选后，数值按量级自动换算为简便写法。DTV 的单位库及其自适应逻辑，参见 DTV 单位库。
小数位数：设置数值标签保留的小数位数，默认 2 位。仅当 标签设置 的类型为值时显示。该设置同时决定提示框中数值的小数位数。

其他设置¶

图例¶

图例帮助用户识别图表中不同指标对应的颜色，适合在添加了多个指标时使用。可以通过眼睛按钮 eye 显示或隐藏图例：基础条形图默认隐藏图例，堆叠条形图默认显示。帕累托图复用同一组图例配置项。

位置：决定图例相对于图表的展示位置，可选 底部居中、左侧、顶部居中、顶部居右 和右侧，默认底部居中。
图例边距：仅当位置为 顶部居右 时显示。勾选自动时由系统计算；取消勾选后可分别设置上、右边距。
图例名称-数值中间间距：控制图例中名称与数值之间的距离。
大小：控制图例色块的尺寸和图例项之间的间距。勾选自动时，DTV 根据图表尺寸自动计算；也可以手动输入像素值精确控制。条形图的两个预设默认都不勾选自动，色块 8 px、间距 40 px。
图例字体：配置图例文本的字体、大小和颜色，使图例与整体视觉风格保持一致。

悬浮显示数据¶

悬浮显示数据 位于图例区块内，让你从扩展数据项中选择一个字段。当鼠标悬浮在条形上时，该字段的数值将替代指标值显示在提示框中，作为参照信息。例如，可以将同期数值作为扩展字段，鼠标悬停时即可对比当前值与同期值，无需额外切换视图。

下拉列表默认为无，可选项来自当前已配置的扩展字段。移除扩展字段后，若原先选中的字段已不存在，该配置会自动重置为无。

备注

该配置项在添加多个指标后自动隐藏，仅当指标数量不超过 1 个时显示。

运行时交互¶

以下行为由组件在运行时提供：

提示框：鼠标悬浮到某个分类上时，提示框列出该分类下各系列的名称、颜色和数值，并附带数据项的单位。是否显示提示框由 显示提示 控制，参见图表通用配置 > 显示提示。
组件联动：条形图可作为联动源。配置联动后，点击图表区域会以点击位置对应的维度值触发联动，被点击的分类同时以高亮条带标记；图表右上角的 重置链接 图标可清除已触发的联动值。配置方法参见图表联动其它组件。
缩放：在 轴样式 中勾选 显示标尺 后，轴旁出现范围标尺，终端用户可拖动标尺缩放到局部数据区间。
空状态：未添加指标字段时显示空状态提示；已添加指标但查询无数据时显示空白坐标系。
