帕累托图¶

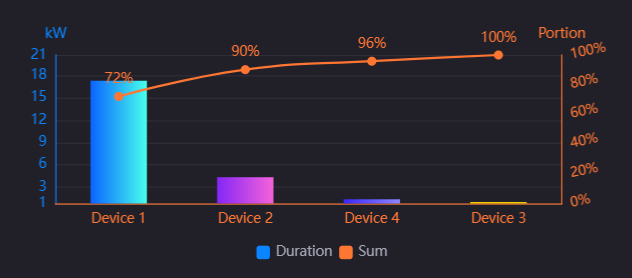

帕累托图将各状态按持续时长由大到小排列为条形，并在同一图表中叠加一条累计占比折线，直观呈现”少数状态占据了大部分时间”的二八规律。适合用于设备停机原因分析、状态时长分布统计等场景。

本文介绍帕累托图的特殊配置。有关各图表通用的配置项，如基本标签页、过滤器 标签页的内容，参见图表通用配置。

帕累托图的数据¶

帕累托图以时间字段和状态字段为一对输入：时间字段用于计算每个状态持续了多久，状态字段用于归类。X 轴展示各状态，Y 轴展示该状态的汇总时长，副 Y 轴展示累计占比。

有关数据源、数据项的通用配置信息，参见图表通用配置 > 配置数据。

维度在帕累托图中承担时间字段的角色，数据项标签显示为时间。必须且只能添加 1 个。相邻记录的时间差用于计算状态的持续时长，因此该字段应为时间类型。

备注

帕累托图不以时间作为 X 轴类目。时间字段只参与”状态持续了多久”的计算，X 轴展示的是各状态的汇总时长。

指标在帕累托图中承担状态字段的角色，数据项标签显示为状态。必须且只能添加 1 个。按时间排序后，相邻记录中状态值相同的部分合并为一段，同一状态的所有分段时长累加后即为该状态的条形高度。

帕累托图的排列和计算由系统自动完成，不提供相关配置项：

备注

数据标签页中的 维度聚合 必须保持否。选择是后，系统会为状态字段自动套用求和聚合，而状态值是字符串，求和结果为 0，所有状态都匹配不到 状态枚举 中的状态标识，图表中将不再绘制色块。

样式标签页按基础配置、图表样式、坐标轴和其他分组。标题、组件内边距、背景等通用样式参见图表通用配置 > 配置样式。

数据处理 用于限定统计的时间窗口，包含 窗口起始时间、窗口结束时间、参数名称 和 前移秒数。该区块与时间线组件完全一致，各配置项的说明参见时间线 > 数据处理。

未设置 窗口结束时间 时，系统以数据中的最大时间加一个时间粒度作为窗口末端，避免最后一段时长为 0。

状态枚举 定义参与统计的状态及其颜色。该区块与时间线组件一致，各配置项的说明参见时间线 > 状态枚举。

在帕累托图中，枚举项的排序不生效，条形顺序始终按汇总时长降序排列。

备注

条形颜色来自状态枚举中各枚举项的颜色，度量样式 中不提供统一的颜色配置项。

区块顶部的 显示 X 轴、显示 Y 轴 和 显示副 Y 轴 三个复选框默认全部勾选，分别控制对应轴的显示。取消勾选后，该轴对应的样式区块随之隐藏。

三条轴共有的名称、名称轴线间距、单位字体、倾斜角度、标签字体、标签轴线间距、坐标轴 和 网格线 配置项，说明参见图表通用配置 > 轴的通用配置项。以下只说明各轴的差异。

X 轴是类目轴，展示各状态名称。X 轴不提供标签设置、自适应单位和轴线范围；标签的倾斜通过倾斜角度单独设置。

Y 轴是数值轴，展示各状态的汇总时长。除通用配置项外，Y 轴提供：

自适应单位：默认勾选，由系统根据数据量级自动选择单位，此时名称输入框不可编辑。绑定指标字段后，系统会自动用该字段的单位或字段名填充轴名称。
标签设置：设置 Y 轴刻度标签的类型，可选值或时间（帕累托图不提供类别），默认时间。选择值时才显示格式（auto、none、k、m、g）和 自动舍弃末尾零；选择时间时才显示 时间粒度。
时间粒度：设置时长的换算单位，可选秒、分、小时、天、周、月、年，默认小时。该粒度同时决定未设置窗口结束时间时的窗口末端补偿量。
小数位数：设置 Y 轴刻度标签的展示精度，默认 2 位。
Y 轴从 0 开始：勾选后，Y 轴强制从 0 起算，不再按数据范围自动缩放，便于跨图表比较。默认不勾选。

副 Y 轴位于图表右侧，展示累计占比。名称默认为 累计占比，轴线默认使用与折线一致的 #FFA940。

备注

副 Y 轴的取值范围固定为 0 - 100，不随数据变化，也不可通过配置修改。

图例展示条形系列和折线系列的名称，名称取自两个区块的 图例展示名称。位置、图例边距、图例名称-数值中间间距、大小和 图例字体 与条形图一致，说明参见条形图 > 图例。

以下行为由组件在运行时提供，不需要配置：
