表格¶
备注
当前组件已支持 新版配置面板，文档默认按新版界面说明。你可以随时在图表配置面板的右上角切换，不影响配置内容。
表格以行列形式清晰展示多维度、多指标的数据，支持排序、过滤、翻页、汇总行、子表格展开等丰富的交互功能。适合用于全量展示设备列表、告警记录、报表数据等场景。
本文介绍表格的特殊配置。有关各图表通用的配置项，如 过滤器 标签页、其它 标签页的内容，参见 图表通用配置。
表格的类型¶
DTV 预置了几种常见的表格类型。在页面添加表格时，可以根据业务场景从以下类型中选择：
表格类型 |
样式 |
描述 |
推荐场景 |
|---|---|---|---|

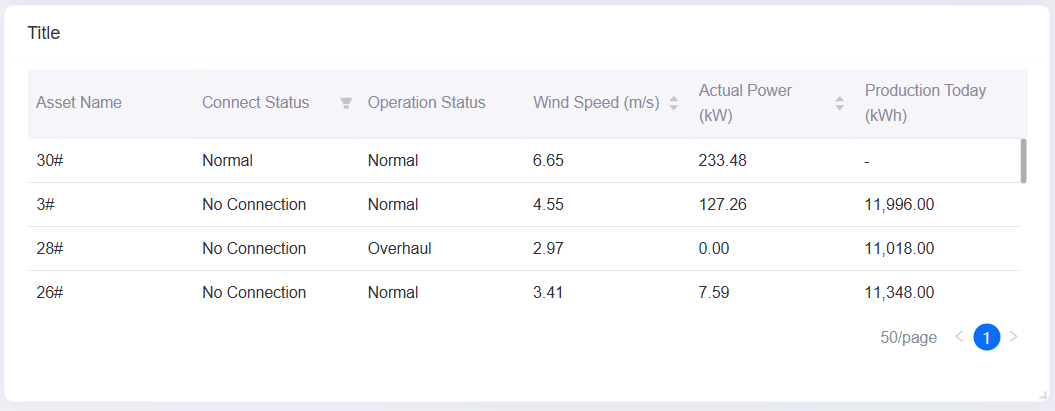

基础表格 |
|
以行列形式展示维度和指标数据，支持排序和过滤。 |
全量展示数据，例如设备列表或告警记录。 |

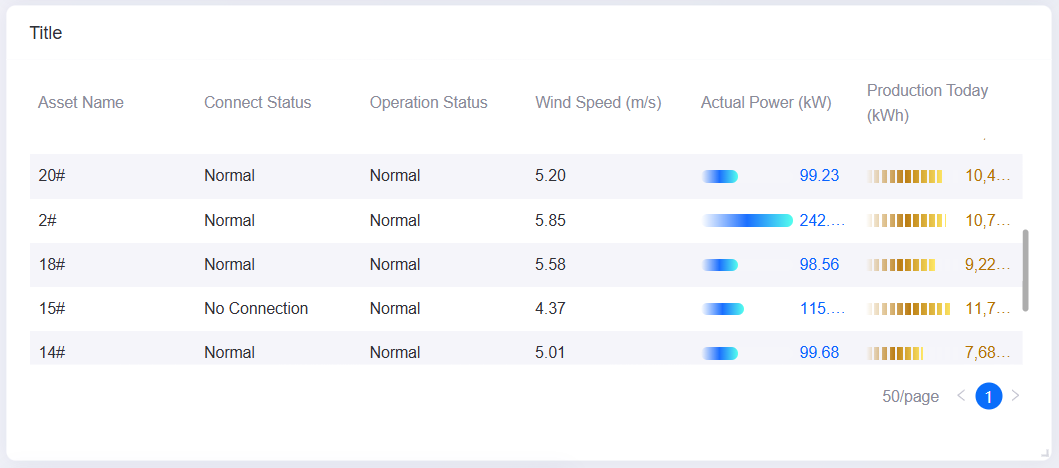

表格（带进度条） |
|
在表格列中嵌入进度条，直观展示数值在最大值中的占比。 |
展示完成率、占比等指标，例如各资产的发电完成情况。 |
纯色表格 |
|
支持为不同数值范围配置背景色或字体颜色规则，突出关键数据。 |
需要通过颜色快速定位异常值或特定状态时。 |
表格的数据¶
表格中的数据以指标为核心，通过维度定义行分组，通过对比将数据分成多列展示，扩展字段用作子表格的数据来源。
有关数据源、数据项的通用配置信息，参见 图表通用配置 > 配置数据。
维度¶
维度决定了表格中行的分组依据。例如，将 assetId 作为维度，表格将按资产分别展示每行数据。表格最多支持添加 2 个维度，多个维度会在表格中生成多级行分组。
当数据源中包含时间戳、设备 ID、位置等描述性字段时，这些字段通常作为维度使用。
对比¶
对比用于将某一字段的不同取值横向展开为多列。例如，将 month 作为对比项，表格将为每个月份生成一列，方便横向比较不同月份的指标值。
表格支持添加 0 到 1 个对比项。添加对比后，指标列将根据对比项的不同取值自动扩展。
指标¶
指标是表格中展示的核心数值数据。每个指标对应表格中的一列，数量不限。你可以在 列样式 中为每个指标列单独配置展示格式，例如小数位数、进度条、颜色规则等。
扩展¶
扩展字段数量不限，用于为每行提供可展开查看的附加数据，例如告警阈值或上月同期值。
备注
扩展字段不会在主表格中生成列。表格的列只来自 维度、指标 和 对比；扩展字段唯一的用途是作为 子表格 的数据来源。因此只添加扩展字段、而不启用子表格时，表格的展示不会有任何变化。
作为子表格数据来源的扩展字段，其取值需要是数组或可解析为数组的 JSON 字符串，否则子表格展开后为空。
表格的维度和指标字段可作为图标数据来源使用，参见 拓展方式 > 图标-数据来源。
启用子表格时，扩展字段会出现在子表格的展示数据项选择列表中，参见 启用子表格。
表格的样式¶
表格已支持新版配置面板。样式 标签页按 标题、组件、布局、系列、表格 的顺序组织配置项；其中，系列 中的每个维度或指标字段均可单独配置。有关标题、组件尺寸等通用样式，参见 图表通用配置 > 配置样式。
布局¶
布局配置表格的分页、转置、行高及列宽等整体展示方式。
启用分页¶
开启后，表格按页展示数据，终端用户可通过分页器切换页面；关闭后，表格一次性展示所有数据并通过滚动条浏览。
轮播效果¶
设置表格的自动翻页效果：
无：不自动翻页。
分页器翻页：自动循环切换分页，适用于大屏轮播场景。
轮播间隔¶
仅在 轮播效果 为 分页器翻页 时显示。设置自动翻页的间隔，单位为秒；仅支持输入非负整数。
每页行数¶
设置每页展示的数据行数。与 启用分页 配合使用，用于控制单页可见的数据量。
行高¶
设置数据行的行高倍数。默认值为 1.5，可输入不超过 5 的数值；增大行高可为较长文本或进度条留出更多空间。
固定维度列¶
开启后，表格横向滚动时维度列固定在左侧，便于持续对照行标识和指标值。
列宽¶
控制各列宽度的分配方式：
自动：根据内容自动分配列宽。
关闭 自动 后，显示 自定义列宽，可逐列设置像素宽度。若全部列宽小于组件宽度，表格会按比例拉伸；列宽总和超出组件宽度时，表格底部显示横向滚动条。
系列¶
系列 区域先配置表格数值的通用显示方式，再为每个 维度 和 指标 字段分别配置样式。字段卡片标题会标示其数据类型。
展示千分位¶
开启后，数值以千分位分隔符展示。例如，1234567 显示为 1,234,567。
字段样式¶
在字段卡片右上角选择该字段的显示模式：正常、URL 或 隐藏。不同模式会显示不同的配置项。
正常：默认模式，用于显示常规文本或数值。正常模式下可配置趋势分析、小数位数、拓展方式和颜色规则等内容。
URL：将字段显示为可点击链接。URL 模式下可配置 链接名 和 交互设置；字段值可作为链接目标或显示名称的来源。
隐藏：从表格中隐藏该字段。隐藏字段仍可作为其他可见字段的图标来源、链接名或链接目标数据来源。
开启趋势分析¶
仅在字段模式为 正常 或 URL 时可用。开启后，终端用户可以在该字段对应的数据上打开趋势分析。
仅支持通用数据服务数据源。开启后显示以下配置项：
资产聚合：对多个资产的同一指标数据进行聚合展示。
资产参数：输入趋势分析使用的资产 ID；多个 ID 用英文逗号（
,) 分隔。支持页面参数${parameter_key}、组件参数@{parameter_key}和数据参数#{field_ID}。
更多信息，参见 图表通用配置 > 开启趋势分析
小数位数¶
仅在字段模式为 正常 时可用。设置字段数值的小数位数，可选择 -（保留原始精度）、0、1、2 或 3。
可汇总¶
仅对 指标 字段显示。控制该字段是否可参与汇总行计算；默认可汇总。
链接名¶
仅在字段模式为 URL 时显示。设置链接文字的来源：
关闭 手动输入：从 选择数据项 中选择一个字段，其每行值用作链接文字。
开启 手动输入：输入固定的链接文字，所有行显示相同名称。
交互设置¶
仅在字段模式为 URL 时显示。点击 交互设置 配置链接触发的动作和跳转目标；通用配置方式参见 交互设置。
拓展方式¶
仅在字段模式为 正常 时显示。为单元格补充图标或进度条，支持以下选项：
无：不添加额外元素。
图标-数据来源：从当前表格的 维度 或 指标 字段中选择 来源，使用其值决定显示的图标；同时可设置图标位于数值左侧或右侧。
图标-根据规则：依据当前字段的数值或字符串匹配结果展示图标；同时可设置图标位于数值左侧或右侧。
进度条：以当前字段最大值为基准显示进度条。
进度条-无数据：与进度条相同，但字段值为空时不显示进度条。
图标规则¶
仅当 拓展方式 为 图标-根据规则 时显示。点击设置分段匹配规则后，配置：
匹配类型：选择 数值区间 或 匹配字符串。
默认图标和颜色：不匹配任何下列规则时显示的图标和颜色。
规则列表：数值区间规则设置 从、至、图标 和 颜色；字符串规则设置匹配字符串、图标和颜色。规则按从上到下的顺序匹配。
进度条样式¶
仅当 拓展方式 为 进度条 或 进度条-无数据 时显示。选择 条形 或 条纹。
内容颜色规则¶
字段模式为 正常 或 URL 时可用。根据字段值的区间设置单元格文字颜色；每条规则包含 从、至 和 颜色。颜色支持纯色和渐变色，规则按从上到下的顺序生效。
背景颜色规则¶
字段模式为 正常 或 URL 时可用。配置方式与 内容颜色规则 相同，但规则作用于单元格背景。
数值颜色跟随进度条¶
仅当 拓展方式 为 进度条 时显示，默认开启。开启后，数值文字颜色跟随进度条颜色。
数值颜色¶
仅当 拓展方式 为 进度条 且关闭 数值颜色跟随进度条 时显示。单独设置该字段数值的颜色。
表格¶
表格区域按照 展示汇总行、启用子表格、表头、内容 和 汇总行 的顺序配置表格整体样式。
展示汇总行¶
开启后显示 汇总行 配置，用于在表格顶部或底部汇总指定列的数据。
启用子表格¶
当 扩展 中至少添加 1 个字段且未添加 对比 字段时可用。开启后，每一行左侧显示展开控件，终端用户可展开查看子表格。
子表格字段¶
仅在启用子表格后显示。从 扩展 字段中选择一个字段作为子表格展示的数据来源。
背景色¶
仅在启用子表格后显示。设置子表格展开区域的背景颜色。
表头¶
表头包含以下配置项：
可排序列¶
选择允许终端用户点击表头排序的字段。支持多选；选择 全部 后，所有维度和指标字段均可排序。
可过滤列¶
选择允许终端用户通过表头过滤器筛选数据的字段。支持多选；选择 全部 后，所有维度和指标字段均可过滤。
对齐方式¶
设置表头文本的水平对齐方式，支持左对齐、居中和右对齐。
字体¶
设置表头文字的字体、字号、颜色及加粗、斜体、下划线等样式。
背景色¶
设置表头行的背景颜色。
内容¶
内容区域配置普通数据行的展示样式。
对齐方式¶
设置数据单元格文本的水平对齐方式，支持左对齐、居中和右对齐。
字体¶
设置数据单元格文字的字体、字号、颜色及加粗、斜体、下划线等样式。
背景色¶
分别设置 奇数行 和 偶数行 的背景色，形成斑马纹效果。
线框颜色¶
分别设置 水平 和 垂直 框线的颜色；水平框线用于行间分隔，垂直框线用于列间分隔。
汇总行¶
仅在开启 展示汇总行 后显示。汇总行包含以下配置项：
名称¶
设置汇总行最左侧显示的标签，支持多语言配置，例如“合计”或“平均值”。
汇总方式¶
设置默认汇总方式，可选择 求和、平均、最大 或 最小。
可汇总列¶
选择参与汇总计算的维度或指标字段。支持多选；选择 全部 后，所有字段参与汇总。是否可参与汇总还受对应指标字段的 系列 > 可汇总 设置控制。
汇总方式特例¶
为指定数据项单独设置汇总方式。点击 添加 后，选择一个或多个数据项，再选择 求和、平均、最大 或 最小；特例优先于默认汇总方式。
位置¶
设置汇总行显示在 底部 或 顶部。
对齐方式¶
设置汇总行文本的水平对齐方式，支持左对齐、居中和右对齐。
字体¶
设置汇总行文字的字体、字号、颜色及加粗、斜体、下划线等样式。
背景色¶
设置汇总行的背景颜色，以区别于普通数据行。
运行时交互¶
以下是表格在运行时的交互行为：
排序：需在 可排序列 中选择字段。点击表头切换升序和降序，一次只有一列生效，汇总行始终不参与排序。启用 启用分页 且数据源支持服务端分页时，排序在服务端完成，还要求该字段本身允许排序。
表头过滤：需在 可过滤列 中选择字段。点击表头的过滤图标，从当前数据的取值中勾选要保留的行。过滤器不提供搜索框；表格转置或使用服务端分页时不提供该功能。
翻页：开启 启用分页 后表格底部出现分页器。分页器不提供每页行数选择，每页显示的行数由 每页行数 决定。
自动翻页：轮播效果 选择 分页器翻页 且 轮播间隔 大于 0 时，表格自动循环翻页，翻到末页后回到第 1 页。鼠标悬浮不会暂停自动翻页。
展开子表格：开启 启用子表格 后，每行左侧出现展开控件。子表格一次显示 5 行，点击 展示更多 每次追加 5 行，点击 收起 回到 5 行。
单元格跳转与趋势分析：字段模式为 URL 时单元格显示为链接，仅在发布后的页面中可跳转，是否在当前页打开由该字段的 交互设置 决定。开启 开启趋势分析 后，悬浮单元格出现 加入趋势分析。两者同时启用时，悬浮显示一个包含跳转和 加入趋势分析 的两项菜单。
行点击联动：在 过滤器 标签页配置联动后，点击任意一行触发联动，被选中的行高亮显示，作为联动字段的列在表头带有链接图标。表格转置后该功能不可用。配置方法参见 图表联动其它组件。
完整文本：单元格内容超出列宽时截断显示，鼠标悬浮可看到完整文本。
备注
终端用户不能拖动调整列宽，列宽只能在 列宽 中配置。表格自身也不提供导出按钮，导出入口在组件右上角的 … 菜单中，参见 图表通用配置 > 导出组件数据。
