使用资产概览

本文介绍终端用户如何在统一监测资产概览页面中查看资产信息并个性化设置资产概览页面的显示内容与样式。资产概览页面如下所示。

有关资产概览中各页面元素的更多信息，参见 探索资产概览。

备注

统一监测支持自定义页面布局和功能，因此实际布局和功能可能与本文有所差异。

前提条件

开始之前，确保当前账号已被分配所需的资产权限、操作权限点和包含资产概览页面在内的菜单组。如未分配，联系 OU 管理员。

使用快捷操作栏

在资产概览页面中，你可以通过快捷操作栏编辑资产地图和画布的功能或样式等信息。资产概览页面中的快捷操作栏如下所示。

其中，快捷操作栏主要包含以下功能。

功能	说明
地图设置	打开地图与画布设置面板。
地图类型	修改地图的类型。
收起/展开面板	收起或展开位于地图四周的画布面板。
全屏显示/退出全屏	进入或退出全屏模式。全屏模式下，顶部状态栏与左侧导航栏将被隐藏。
放大地图 / 缩小地图	调整地图的缩放比例。
重置地图	恢复地图的默认缩放比例与中心点。

快捷操作栏中显示的按钮取决于应用开发人员的配置。例如未启用地图设置时，地图设置 按钮不会出现；若应用开发人员启用了自动隐藏，操作按钮将在无操作时自动收起。

更改地图类型

资产概览支持行政地图、卫星图、道路图、电子海图与三维地图。通过以下步骤更改资产概览页面的地图类型：

1. 在左侧导航栏中选择 资产概览。

   备注

   统一监测支持自定义菜单名称，因此实际菜单名称可能与本文有所差异。如需帮助，联系 OU 管理员。

2. 在资产概览页面的快捷操作栏中选择 地图类型 。

3. 在地图类型列表中更改地图类型，新地图类型将立即生效。

可选的地图类型由应用开发人员配置，且不同资产层级支持的类型不同。例如行政地图不支持下钻到场站层，三维地图仅在单场站页面可用。

编辑资产概览页面

通过地图设置面板，你可以按自己的监盘习惯调整地图的展示效果与画布的显示内容，并可将调整结果保存为默认配置。

1. 在左侧导航栏中选择 资产概览。

2. 在资产概览页面的快捷操作栏中选择 地图设置 打开地图设置面板。

3. 在 地图设置 标签页中配置以下信息。




   字段	说明	条件与限制
   显示标题栏	在页面顶部显示标题栏，左侧为页面标题，右侧为当前时间。	需应用开发人员已启用标题栏。
   显示缩略图	在地图角落显示缩略地图，用于了解当前视图在全局中的位置。	仅行政地图支持。
   显示行政边界	在地图上叠加显示行政区划边界。	适用于需要按行政区划归集资产的场景。
   地图半透明	在地图上添加一层半透明蒙层，蒙层效果为中间亮四周暗。	若地图上资产信息较为复杂导致画布组件不易辨识，可启用此功能更清晰地显示组件。
   显示行政区名称	在地图上显示行政区划的名称。	仅在界面语言为中文时可用。
   显示热力图	以色块形式展示各区域的指标数据。启用后可展开 指标配置，为每个指标分别选择热力图配色（蓝、红、黄、紫、绿、灰）。	需应用开发人员已配置热力图。热力图数据可来自排行榜组件或自定义数据。
   自动隐藏操作按钮	无操作时自动隐藏快捷操作按钮。	若不需要经常调整地图，可启用此功能避免操作按钮遮挡地图上的资产信息。
   显示资产分布	在地图上显示资产图标或资产聚合点。	关闭后，地图上将不再显示资产标记。
   显示资产名称	在资产图标下方显示资产名称。	需先启用 显示资产位置。名称过长时将省略显示。
   开启资产聚合	合并显示特定范围内的所有资产，避免图标相互遮挡。	需应用开发人员已开启资产聚合。适用于资产数量较多的地图。
   选择聚合方式	选择资产聚合所依据的规则，可选项包括按省份、按区域和按属性。	需先启用 开启资产聚合。可选范围由应用开发人员配置。
   显示聚合名称	在聚合点图标中显示聚合对象的名称。	需先启用 开启资产聚合。
   显示聚合环	以环状图形式显示资产聚合图标，在聚合图标上以百分比形式展示指标进度。	需 选择聚合方式 为按区域，且应用开发人员已配置聚合环形图的数据项。
   显示场站聚合环	以环状图形式显示场站图标。	需应用开发人员将场站样式配置为气泡，并已配置聚合环形图的数据项。
   开启区域轮播	以悬浮卡片形式循环展示各行政区域的数据。	仅行政地图支持，且需应用开发人员已开启区域轮播。
   开启省份轮播	以悬浮卡片形式循环展示各省级行政区域的数据。	需聚合方式包含按省份，且应用开发人员已开启省份轮播。
   气象图层	在地图上叠加风速、温度、辐照等气象数据图层。	需应用开发人员已配置气象图层，且当前账号拥有地图图层数据权限点。仅全局和区域层级可用。
   显示筛选图例	在地图右下角显示图例。选择图例中的状态标签，可在资产地图中显示或隐藏指定状态的资产。	需应用开发人员已启用场站状态图例。
   图例筛选器	展开后可逐个指标勾选参与筛选的图例项。	需应用开发人员已配置图例筛选器。




   备注

   根据地图类型、资产层级与资产概览配置的不同，地图设置中的功能可能有所差异。联系应用开发人员获取更多信息。

4. 在 左侧/右侧/顶部/底部画布 标签页中，选择开启或关闭对应画布或画布中的各个页面。

5. 完成调整后，选择以下按钮之一：




   按钮	说明
   保存为默认	将当前设置保存为默认配置。下次访问资产概览时，页面将默认展示此配置。
   重置	将所有设置恢复为应用开发人员预设的初始状态。系统会要求二次确认。
   取消	放弃本次调整，关闭设置面板。

若应用开发人员未启用地图设置，快捷操作栏中不会出现 地图设置 按钮，你只能查看预设的地图视图。

切换资产地图

在资产概览页面中，可通过以下方式切换资产地图：

• 通过资产树筛选器切换地图

• 通过资产图标切换地图

通过资产树筛选器切换资产地图

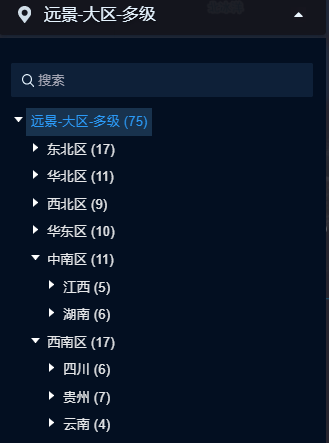

资产树筛选器展示了当前资产层级下的资产，如下图所示。

通过以下步骤利用资产树筛选器切换资产地图：

1. 在左侧导航栏中选择 资产概览。

2. （可选）若当前账号拥有多个组织结构的查看权限，可选择 并在下拉菜单中切换当前页面展示的组织结构信息。

3. 选择页面左上的当前集团或区域名称打开资产树筛选器。

4. 选择 最近访问 中的资产或资产树拓扑结构中的资产，跳转至相应资产概览页面。最近访问 列表展示最近访问的 3 个节点名称。

5. （可选）在区域或场站地图中，选择资产树筛选器右侧的返回图标 可返回至全局地图（从区域和场站地图）或场站所在的区域地图（从场站地图）。

备注

• 跳转区域或场站地图时，画布组件以及资产类型统计等信息将随之改变。

• 若当前资产概览页面未启用资产树筛选器，返回图标将显示在快捷操作栏中。

• 若组织结构节点关联了资源实例且应用开发人员启用了关联资源，选择该节点时页面将展示关联资源的数据。

通过资产图标切换地图

资产图标是在地图中展示资产的名称、状态、数据等信息的图标，有 图标、圆点 和 气泡 三种样式。

在全局或区域地图中，资产图标代表场站；在场站地图中，资产图标代表此场站中的设备。在全局或区域地图中，选择资产图标可跳转至场站地图。

点击资产图标后的行为由应用开发人员配置，可能是跳转至单场站地图、跳转至外部链接，或不跳转。

查看资产弹窗

将光标悬停在资产图标上或选择资产图标时，页面将弹出资产悬浮卡片，用于查看该资产的关键数据。

弹窗内容有以下两种形式，具体形式由应用开发人员配置：

• 数据项：以键值对形式展示应用开发人员配置的属性、测点和指标数据。

• 嵌入式内容：直接嵌入一个数字孪生可视化（DTV）页面或第三方页面，展示更丰富的可视化内容。

若应用开发人员为弹窗标题配置了跳转地址，选择弹窗标题可跳转至指定页面。

筛选资产

通过以下筛选器筛选资产概览地图和组件中展示的资产和相关数据：

• 资产状态图例

• 资产类型筛选器

• 维度筛选器

• 图例筛选器

使用资产状态图例筛选资产

通过如下所示的资产状态图例，可快速筛选各资产类型中处于特定状态的资产。

通过以下步骤利用筛选图例筛选资产：

1. 在左侧导航栏中选择 资产概览。

2. 选择筛选图例的各项标签，在资产地图中显示或隐藏相应状态的资产。

当前地图中显示的资产状态标签前会有相应色块作为提示，此色块颜色与地图中资产图标底部显示的色块一致。例如，若当前地图中未显示处于 正常运行 状态的资产，在筛选图例中选择 正常运行，正常运行标签前方将出现相应色块且资产地图中将显示处于 正常运行 状态的资产，如下图所示。

使用资产类型筛选器筛选资产

当前资产层级下存在多种资产类型（如风电、光伏、火电等）时，可通过如下所示的资产类型筛选器快速筛选某一类型的资产及其相关数据。

通过以下步骤利用资产类型筛选器筛选资产：

1. 在左侧导航栏中选择 资产概览。

2. 选择资产类型筛选器中的不同资产图标，筛选当前地图与画布组件中显示的资产。

全部 选项对应应用开发人员配置的 综合 类型，用于查看跨领域的汇总视角。筛选器中的选项顺序由应用开发人员配置。

使用维度筛选器筛选资产

通过如下所示的维度筛选器，可快速筛选特定维度（如类型、省份、项目等信息）的资产。如需更改用于筛选资产的维度，联系应用开发人员。

通过以下步骤利用维度筛选器筛选资产：

1. 在左侧导航栏中选择 资产概览。

2. 选择资产地图上的维度筛选器，并在下拉列表中配置筛选条件。

维度筛选器支持半选状态，可用于表达“部分选中”的层级关系。单个页面最多可配置 10 个维度筛选项。

使用图例筛选器筛选资产

通过如下所示的图例筛选器，可快速筛选满足特定属性、测点或指标值的资产。如需更改用于筛选资产的数据项以及筛选条件，联系应用开发人员。

• 对于数值型数据项









• 对于非数值型数据项









通过以下步骤利用图例筛选器筛选资产：

1. 在左侧导航栏中选择 资产概览。

2. 选择资产地图右下角图例部分的下拉框并指定用于筛选资产的属性、测点或指标。

3. 选择图例筛选器中的名称标签（非数值型数据项）或色块（数值型数据项），在资产地图中显示或隐藏相应资产。

若数据项的枚举值中包含图标，且应用开发人员启用了图标显示，图例中将展示图标而非纯色块。

使用气象图层

气象图层可在地图上叠加风速、温度、辐照等气象数据，帮助结合天气条件判断资产的运行状况。

通过以下步骤使用气象图层：

1. 在左侧导航栏中选择 资产概览。

2. 在地图设置面板中启用 图层。

3. 在地图上的气象图例中进行以下操作：

   • 切换气象图层类型，例如从风速切换到温度。

   • 开启或关闭粒子动画，用于直观展现风场的流动方向。

   • 拖动时间轴或选择播放按钮，查看气象数据随时间的变化。






备注

• 气象图层仅在全局和区域层级可用。

• 需当前账号拥有地图图层数据权限点，且应用开发人员已配置气象图层。如未出现气象图层入口，联系 OU 管理员或应用开发人员。

使用单场站地图

单场站地图聚焦于某一个场站内部，用于查看场站内各类设备的位置与运行状态。

根据应用开发人员的配置，单场站地图中可能包含以下图层：

图层	说明
设备图层	按经纬度展示场站内的设备，如风机、逆变器。选择设备图标可查看该设备的悬浮卡片。
升压站与馈线图层	展示场站内的升压站位置与馈线走向。
车辆与船只图层	展示运维车辆或运维船的当前位置。
电子围栏图层	展示场站的电子围栏范围。
风向图层	以箭头或粒子形式展示当前风向与风速，并提供风向图例。

在设备悬浮卡片中，可查看应用开发人员配置的设备状态与设备数据。

查看对象轨迹

若应用开发人员为运维车辆、运维船等可移动对象启用了轨迹展示，可通过以下步骤回放对象的历史移动轨迹：

1. 在单场站地图中选择目标对象。

2. 在轨迹地图中拖动时间轴选择时间点，或选择播放按钮连续回放轨迹。仅风电领域的可移动对象类型支持轨迹展示。

全屏展示页面

全屏模式下，EnOS 应用门户的顶部状态栏与左侧导航栏将被隐藏，地图与画布占满整个屏幕，适用于监控大屏长期展示。

通过以下方式进入或退出全屏：

• 在快捷操作栏中选择 全屏显示 进入全屏，再次选择可退出全屏。

• 若应用开发人员启用了 默认全屏，访问页面 URL 时将自动进入全屏模式。

手动退出全屏后，页面不会再自动进入全屏。若快捷操作栏中没有全屏按钮，说明应用开发人员未启用该按钮。
