配置资产概览

本文介绍应用开发人员如何配置资产概览页面。

前提条件

• 当前账号已在目标应用中拥有 资产概览 页面的菜单访问权限，以及编辑资产概览页面的相关权限点。如未分配，联系 OU 管理员。

• 已在 EnOS 中注册相关资产的属性、测点和指标。如有需要，可通过 EnOS 通用数据服务 API 查询已注册数据。

• 已阅读 探索资产概览，了解资产概览页面的各项功能。

  备注

  统一监测支持自定义菜单名称，因此实际菜单名称可能与本文有所差异，下文将使用默认名称“资产概览”指代应用中配置的资产概览菜单。

进入资产概览配置页面

应用开发人员的账号拥有编辑资产概览的权限点后，可按照以下步骤进入资产概览配置页面：

1. 在目标应用的左侧导航栏中选择 资产概览 页面。

2. 在页面右侧的快捷操作栏中，选择 功能配置 按钮，打开资产概览配置页面。

资产概览配置页面为五步向导，依次为：

1. 基础配置：指定资产维度、资产类型和数据刷新间隔。

2. 布局配置：指定画布与筛选器在页面上的位置。

3. 地图配置：指定地图类型、地图源、坐标系和地图展示效果。

4. 资产配置：指定资产在地图上的展示样式、状态和筛选方式。

5. 画布配置：为各资产层级和资产类型配置画布与组件。

备注

切换 资产维度 或 页面布局 时，系统会提示部分画布与面板相关配置将被替换或丢失。因此建议在配置初期先确定这两项，再进行地图、资产和画布配置。

基础配置

在 基础配置 步骤中，你可以对资产概览页面的资产维度、资产类型、数据刷新间隔和部分 UI 文案进行配置。

配置资产维度

资产维度 是终端用户在资产概览页面可查看的资产层级范围，资产地图将按照终端用户指定的维度展示数据。你可为地图配置以下资产维度：

资产维度	说明与适用场景	条件与限制
全局	最广泛的资产视角，可查看全局聚合信息。在地图左上角的资产树中，终端用户可单选全局、区域或场站节点，查看不同层级的资产地图。适用于集团级监盘大屏。	支持全局、区域、场站三层画布与地图配置。仅此维度支持行政地图与关联资源数据。
多场站	自定义选择的多个场站集合的资产视角。在地图左上角的资产树中，终端用户可多选场站，查看多场站的资产地图。适用于区域公司或片区管理场景。	区域层不可配置，画布仅有全局层与场站层。
单场站	最精细的资产视角，聚焦于某一个场站内部。在地图左上角的资产树中，终端用户仅可选择单个场站，查看单场站的资产地图。适用于场站集中控制室。	仅可选择 1 个资产类型；不支持行政地图；仅此维度支持三维地图。

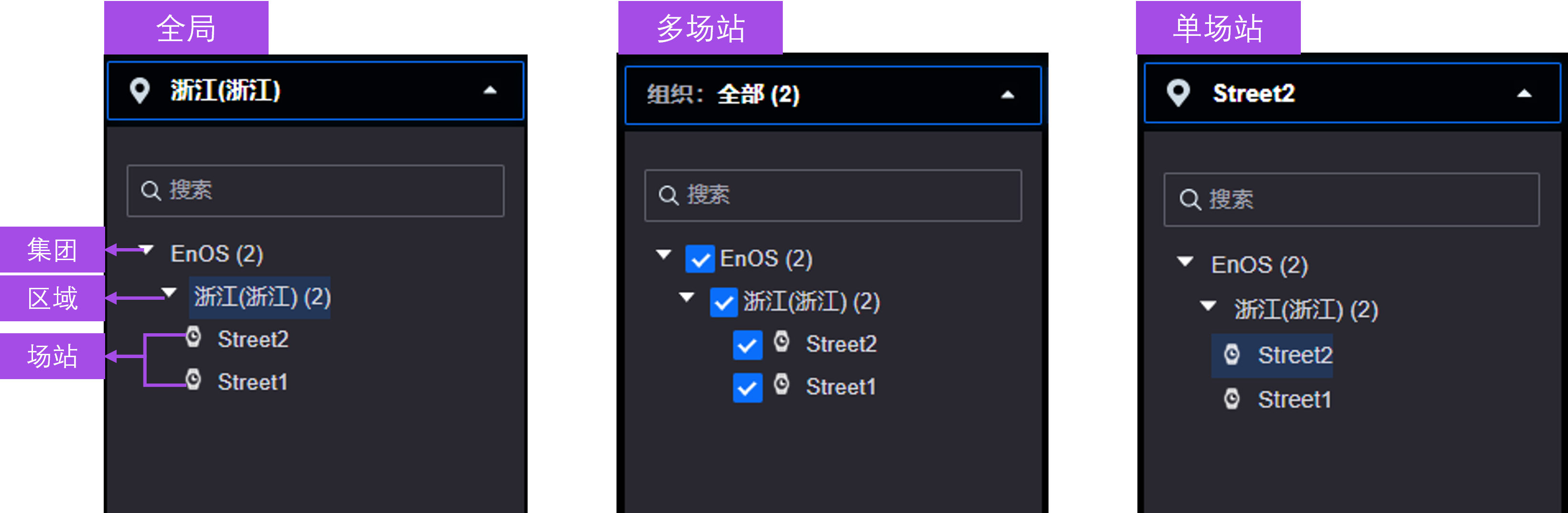

下图展示在 全局 、多场站 和 单场站 维度下，页面左上角资产树的不同选择模式：

配置资产类型

资产类型 是根据业务领域或能源技术类型对资产进行的分类，如风电、光伏。配置后，终端用户仅支持查看指定领域的资产数据。例如，当你仅选择“风电”类型时：

• 地图上只展示终端用户有权查看的风电场数据。

• 资产树的“全局”和“区域”节点下，只聚合用户权限内的风电场数据。

• 任何终端用户在当前页面无法查看其它类型的场站。

资产类型及其名称由 EnOS 通用数据服务中的 业务对象类型 决定，如需定义其它资产类型，可联系系统管理员。

你需要至少选择一种资产类型，按照以下步骤配置：

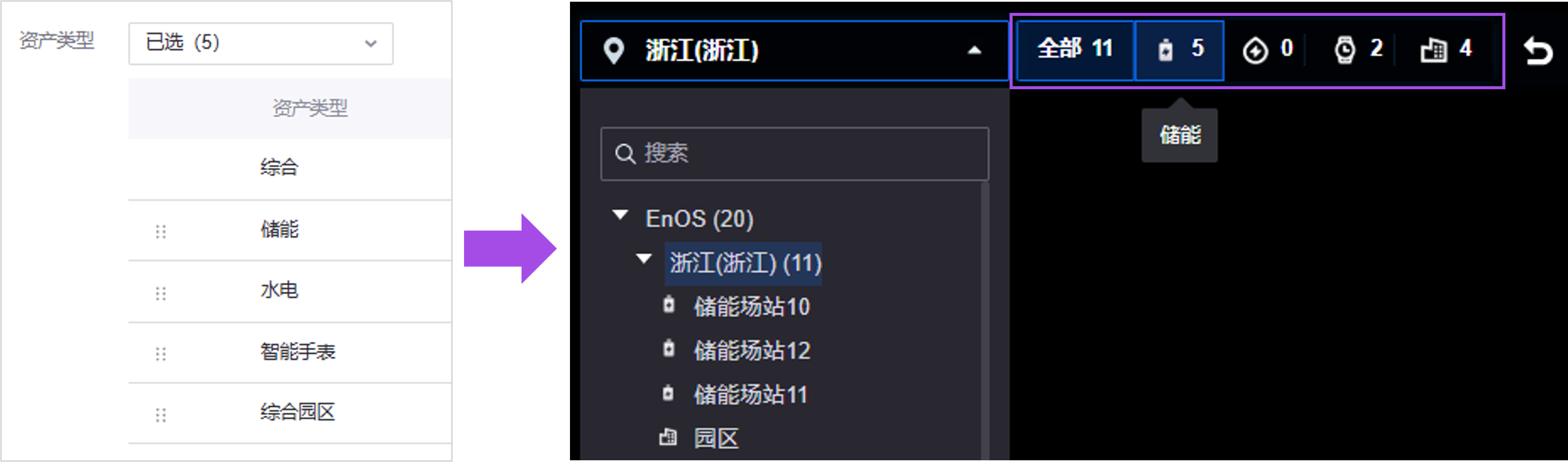

1. 在 资产类型 下拉框中，选择一个或多个类型。选择后，地图左上角的资产树中将仅展示指定类型的资产。

   • 当 资产维度 为 全局 或 多场站 时，可选择多个资产类型。当所选类型达 2 个及以上时，默认选中 综合 类型。

   • 当 资产维度 为 单场站 时，仅可选择 1 个资产类型。

2. 当选择多个资产类型时，可在下方的资产类型列表中，通过拖拽对资产类型进行排序。

   • 地图左上角将展示资产类型的平铺按钮，用于过滤资产类型。

   • 资产类型自上而下的顺序即为资产过滤器中从左至右的选项顺序。综合 类型用于跨领域的汇总视角，对应 全部 选项，默认排在最上方/最左侧，后续可为其单独配置地图、资产与画布。勾选 综合 类型时，其余资产类型最多可再选 2 个。

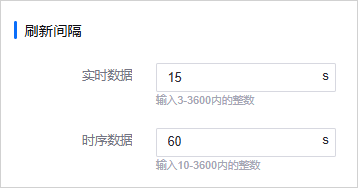

配置刷新间隔

刷新间隔 是系统自动从服务器重新获取并更新页面数据的时间周期。你可以以秒为单位，设置以下两类数据的刷新间隔：

• 实时数据：变化迅速、需要被即时监控的数据，例如瞬时功率、实时风速等。建议设置较短的刷新间隔，例如 5 秒、10 秒、30 秒，以便及时发现故障。取值范围为 3–3600 秒，默认为 15 秒。

• 时序数据：用于趋势分析、变化相对较慢的累积性或统计性数据，例如累计发电量、平均功率等。此类数据不需要秒级更新，可设置较长的刷新间隔，例如 60 秒、300 秒，避免不必要的资源浪费。取值范围为 10–3600 秒，默认为 60 秒。

备注

刷新间隔设置过短会显著增加数据请求量，影响页面效果。大屏场景下若页面组件较多，建议实时数据不低于 10 秒。

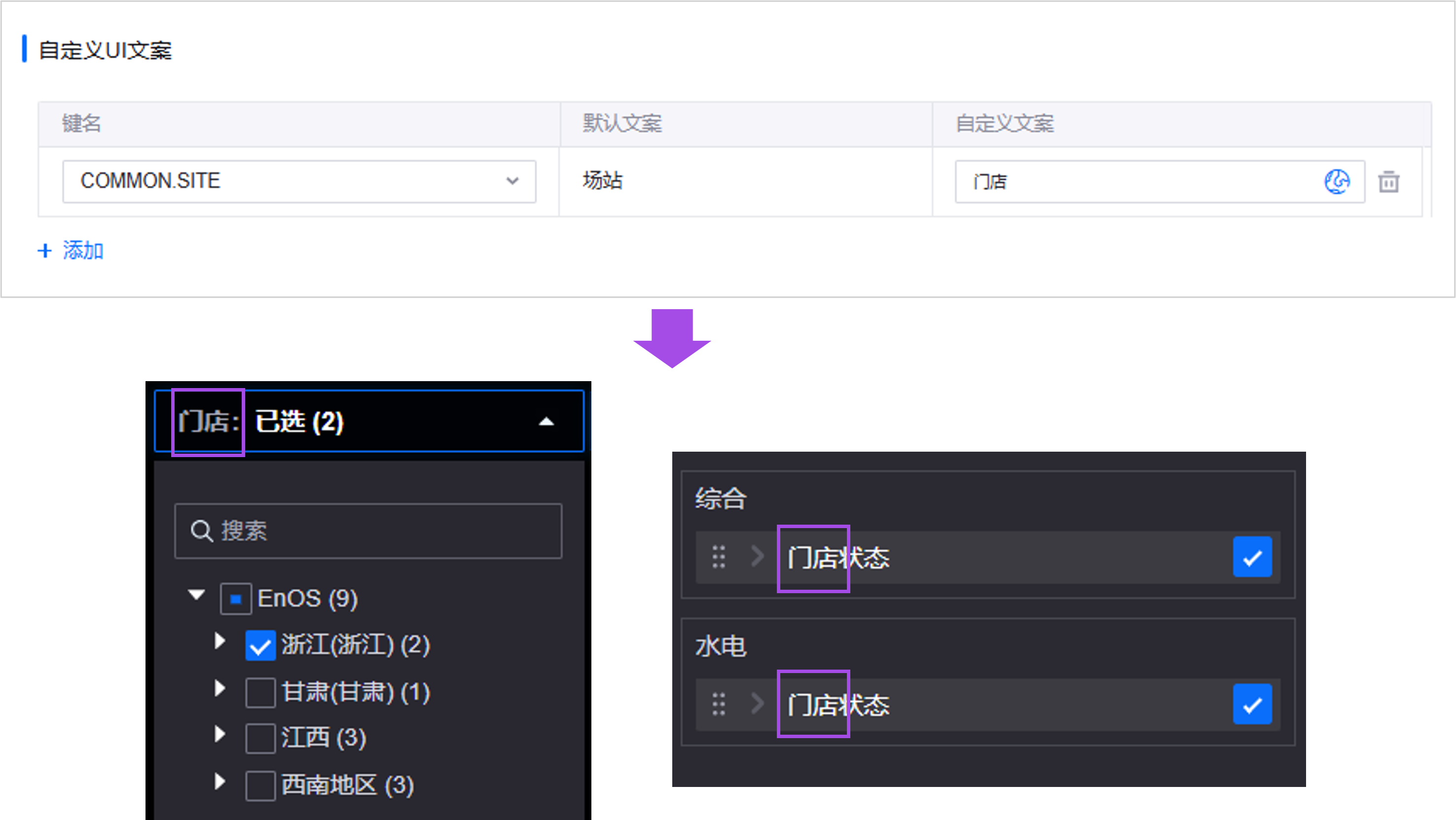

自定义 UI 文案

为满足项目的术语展示、品牌露出等定制化需求，你可以统一更新资产概览界面的部分特定词汇，包括配置页面和终端页面。例如，可将标准术语“场站”批量替换为业务术语“门店”。

按照以下步骤自定义界面文案：

1. 在 基础配置 步骤页中找到 自定义 UI 文案。

2. 选择 + 添加，在 键名 列选择或输入一个键名。每个键名仅能配置一次。如需自定义更多文案，可联系系统管理员获取键名。

3. 在 默认文案 列，可查看被替换的文案。

4. 在 自定义文案 列，输入更新后的文案，支持国际化输入。

配置后，系统文案中的 默认文案 值将统一替换为 自定义文案 值。后续步骤中自行输入的文案（如组件标题、数据项名称）不受影响。

布局配置

在 布局配置 步骤中，你可以指定画布与筛选器在资产概览页面上的位置，以及标题栏和全屏相关的展示方式。

配置页面布局

页面布局决定画布与筛选器在资产概览页面上的位置。资产概览提供多种页面布局，适应多样的可视化监测页面需求。通过以下步骤配置资产概览页面的布局：

1. 在资产概览配置页面选择进入 布局配置 步骤。

2. 将光标悬停在目标布局上，选择 应用 更改页面布局。资产概览支持以下页面布局。




   页面布局	说明	适用场景
   左右标准	左侧窄画布，右侧宽画布，筛选器位于左侧画布上方。	地图为主体、辅以少量指标卡的常规监盘页面。
   左右悬浮	左右两侧画布等宽，筛选器位于左侧画布上方。	左右两侧均需承载较多组件的均衡布局。
   上左右悬浮	左右两侧画布等宽，顶部窄画布，筛选器位于左侧画布上方。	需要在顶部展示全局关键指标的大屏。
   顶部右侧通栏	右侧宽画布，顶部窄画布，筛选器位于顶部画布下方。	地图占比较大、右侧集中展示排行榜的页面。
   右下悬浮	右侧宽画布，底部窄画布，筛选器位于页面左上角。	强调地图展示、组件作为辅助信息的页面。
   上左右底部悬浮	左右两侧画布等宽，顶部与底部为窄画布，筛选器位于左侧画布上方。	组件数量最多的指挥中心大屏。




3. 当前使用的布局会标记为 当前使用。

备注

切换页面布局会导致部分面板相关配置丢失，建议在配置画布与组件之前先确定页面布局。

配置标题栏

显示标题栏 默认关闭。启用后，页面顶部增加一条标题栏，左侧展示页面标题，右侧展示随系统时间实时刷新的时钟；同时，运行态的地图设置面板中将出现 显示标题栏 开关，终端用户可自行选择是否显示该标题栏（默认显示）。禁用该配置项后，页面顶部不展示标题栏，画布区域将撑满至页面顶部，运行态地图设置面板中也不会出现相应开关。

• 标题栏适用于需要在大屏上明确标识页面用途或所属单位的场景，例如“某某集团新能源监控中心”。

• 标题名称支持国际化输入，长度上限为 50 个字符。

配置全屏显示

• 配置全屏 默认关闭。启用后，终端用户访问资产概览页面 URL 时，页面自动切换为全屏模式，EnOS 应用门户的顶部工具栏和左侧菜单栏自动收起，适用于固定在大屏上长期展示的页面。禁用后，页面按普通视图模式打开，不会自动进入全屏。

• 显示全屏按钮 默认启用。启用后，页面快捷操作栏中增加 全屏显示 按钮，终端用户点击可随时手动进入或退出全屏。禁用后，快捷操作栏不再展示该按钮，若同时禁用了 配置全屏，终端用户在页面内将没有入口进入全屏（仍可通过浏览器自带的全屏功能进入）。若页面嵌入到其它页面中使用，可关闭此项避免出现无效操作入口。

地图配置

资产概览中的资产地图支持多种地图类型及地图源，并提供丰富的配置项，用于展现特定地理范围内的资产分布状况与数据信息。通过以下配置，你可以自定义资产概览页面中展示的资产地图。

显示地图

此功能控制资产概览页面中是否展示地图。

1. 在 地图配置 步骤页的左上角，找到 显示地图 选项。

2. 该功能默认启用。启用后，资产概览页面将显示地图，你可以为地图进行自定义配置。

3. 若禁用此功能，则资产概览页面将无法显示地图，且所有相关的地图设置项均不可用。禁用地图后，页面将仅由画布与组件构成，适用于纯指标看板类页面。

启用地图设置

此功能控制终端用户在资产概览页面中是否支持自定义地图，包括地图展示效果、显示/隐藏图例和画布等。

1. 在 地图配置 步骤页的左上角，找到 启用地图设置 选项。

2. 该功能默认启用。启用后，终端用户可在资产概览页面右上角的快捷操作栏中点击 地图设置 按钮（如下图），自定义地图设置。

3. 若禁用此功能，终端用户无法使用地图设置功能，只能查看应用开发人员预设的地图视图。例如当页面用于统一口径的汇报大屏，不希望终端用户改动展示效果，可禁用此项。

启用蒙层

此功能用于在地图上层叠加一个半透明的蒙层，蒙层效果为中间亮四周暗。当地图上资产信息较密集、画布组件不易辨识时，启用蒙层可提升组件的可读性。终端用户也可在运行态的地图设置中通过 地图半透明 自行开关。

1. 该功能默认关闭。如需配置，在 地图配置 步骤页左上角勾选 启用蒙层 选项。

2. 启用后，地图上将展示蒙层。

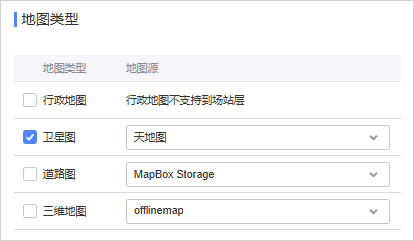

配置地图类型

地图类型决定了资产地图的视觉风格和基础图层。不同资产维度支持的地图类型不同。

1. 在 地图配置 步骤页的右侧，找到 地图类型 列表，勾选页面可用的地图类型。选择的类型将影响后续可配置的选项。

2. 至少需勾选一种地图类型，可选类型包括：




   地图类型	说明与适用场景	条件与限制
   行政地图	以行政区划为主体进行展示，可按省市着色并展示热力图与区域聚合。适用于集团级的区域绩效对比。	仅适用于全局和多场站维度。当 资产维度 为 单场站 时不展示该类型；不支持下钻到场站层；不支持自定义地图源。
   卫星图	提供卫星影像底图，可直观展现场站周边地形地貌。适用于场站选址复核与现场态势展示。	适用于全局、多场站和单场站维度。
   道路图	提供道路网络等矢量信息，图面简洁。适用于关注交通可达性的运维调度场景。	适用于全局、多场站和单场站维度。
   电子海图	专为海事应用设计，展示水深、航道等信息。适用于海上风电场景。	需部署环境已配置电子海图源，否则该选项不显示。
   三维地图	提供三维地形效果，可展示风机等设备模型。适用于单场站的沉浸式展示。	仅适用于单场站维度，且需部署环境已配置三维地图源。可额外配置 高程图层地址。




3. 在对应地图类型右侧的 地图源 下拉列表中选择地图源。可选地图源由部署环境的配置提供，仅当地图源已启用，且为所选地图类型配置了 URL 时，才会显示为选项。行政地图不提供地图源选择器。




   地图源	说明与适用场景	条件与限制
   部署环境提供的地图源	当前部署环境配置的地图服务，例如天地图、谷歌地图、离线地图、Mapbox 或 Dark Mapbox。	实际显示的地图源名称和可用性随部署环境、OU、语言、启用状态和地图类型而变化。Mapbox 和 Dark Mapbox 仅为示例，只有当前环境配置后才会出现。
   旧版回退地图源	当配置缺失或为空时，默认显示 天地图、谷歌地图 和 离线地图。	不代表部署环境中的实际已配置项。
   自定义	使用自行提供的瓦片服务地址。适用于需要接入第三方或行业专用底图的场景。	仅卫星图、道路图和三维地图支持。支持国际化配置，可为不同语言的页面配置不同地图地址。




4. 选择 自定义 后输入地址。该字段支持国际化输入，可为不同显示语言分别配置地址，从而在不同语言下展示不同的底图。

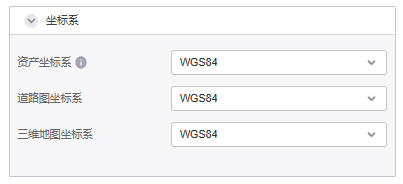

配置坐标系

坐标系定义了地图上地理位置的参考系统。正确的坐标系配置是保证资产位置准确显示的前提，确保资产坐标系与所选地图底图的坐标系保持一致，否则会导致资产位置显示偏差。

按照下列步骤配置坐标系：

1. 在 地图配置 步骤页右侧，找到 坐标系 配置项。

2. 根据你的资产数据来源和使用的地图类型，配置相应的坐标系：

   • 资产坐标系：决定资产经纬度属性值所采用的坐标系标准。支持以下三种坐标系选择：

     • WGS84：国际通用标准，GPS 设备原始数据通常采用此坐标系。资产坐标来源于国际 GPS 设备或谷歌地图时，建议选择 WGS84。

     • GCJ02：中国国家测绘局制定的坐标系，对 WGS84 坐标进行加密偏移。在中国大陆地区使用且资产坐标来源于高德、腾讯等地图服务时，建议选择 GCJ02。

     • BD09：百度地图采用的坐标系，在 GCJ02 基础上进行了二次加密。资产坐标来源于百度地图时，建议选择 BD09。

   • 卫星图坐标系：卫星图采用的坐标系，支持选择 WGS84 或 GCJ02。仅当卫星图已启用，且当前所选的部署环境地图源未定义坐标系时显示；否则由地图源配置决定坐标系。

   • 道路图坐标系：道路图采用的坐标系，支持选择 WGS84 或 GCJ02。仅当道路图已启用，且当前所选的部署环境地图源未定义坐标系时显示；否则由地图源配置决定坐标系。

   • 三维地图坐标系：三维地图采用的坐标系，支持选择 WGS84 或 GCJ02。仅当三维地图已启用，且当前所选的部署环境地图源未定义坐标系时显示；否则由地图源配置决定坐标系。

配置自定义行政边界

系统内置的行政边界通常到省或市一级。若项目需要展示区县级边界，或需要按自定义的管理片区划分边界，可为组织结构中的节点单独配置行政边界。

配置前需确保当前应用已绑定组织结构，且当前账号具有该组织结构的权限。

在 地图配置 步骤页中找到 自定义行政边界 配置项。表格中列出当前页面已配置的边界线，其中 默认视图 行对应组织结构的根节点，边界线默认为 全球，且不可删除。按照以下步骤编辑已有配置或新增边界线：

1. 选择 + 添加边界，在表格中新增一行。

2. 在 组织结构节点 列的下拉框中选择需要配置边界的节点。若某行未指定节点，将默认对应根节点。

3. 在 边界线 列指定边界范围：

   • 从下拉列表中选择系统内置的行政区划；或

   • 选择下拉框右侧的上传图标，上传 GeoJSON 格式文件以自定义边界范围。当前页面所有配置文件总计不可超过 2 MB。

4. 在 地图位置 列，选择该节点在其父节点地图上的展示位置，用于确定该节点的聚合点与标注的落点。根节点对应的 默认视图 行无需配置地图位置。

5. 如需移除某行配置，选择该行右侧的删除图标。根节点对应的行不支持删除。

配置全局地图

仅当 资产维度 为 全局 或 多场站 时，地图配置 步骤页右侧才会出现 全局 配置栏，用于对全局层（及区域层，参见 配置区域地图）地图进行详细配置；资产维度 为 单场站 时不出现此配置栏。

首先配置本层级通用的项目：

配置项	说明	条件与限制
地图类型	从已勾选的地图类型中，选择可用于全局层的类型。	候选范围来自 配置地图类型 中的勾选结果。
默认地图类型	指定资产概览页面首次加载时默认显示的地图类型。	仅当本层级可用的地图类型为 2 种及以上时出现。

若启用行政地图，可配置以下项目：

配置项	说明与适用场景	条件与限制
展示缩略图	在地图角落以缩略图形式展示全球行政图，便于终端用户了解当前视图在全局中的位置。默认启用。禁用后地图上不再展示缩略图，运行态地图设置面板中也不再出现该开关。	启用后可进一步指定 缩略图视图。
背景	设置行政地图的背景颜色或自定义背景图片。	选择 自定义 时需输入 图片地址，长度上限为 500 个字符。
字号放大	放大行政地图中行政区名称标签的字号，同时放大画布组件内数据名称与数值的字号。默认关闭，使用系统默认字号。	适用于大屏远距离观看的场景。
开启区域轮播	默认关闭。启用后，地图以悬浮卡片形式自动循环展示各行政区域的数据，适用于无人值守的大屏轮播展示。禁用后地图不会自动轮播展示区域数据，但区域聚合图标仍正常显示，终端用户仍可手动点击查看各区域数据。	启用后需配置轮播规则、轮播顺序与时间间隔。
轮播排序规则	指定区域轮播所依据的数据，支持 按排行榜数据 或 按热力图数据。	需先启用 开启区域轮播。选择 按热力图数据 需先启用热力图自定义数据。
轮播顺序	指定轮播的展示顺序，支持 降序 或 升序。	需先启用 开启区域轮播。
轮播时间间隔	指定每一个悬浮卡片的展示时间，单位为秒。	取值范围为 1–60 秒，默认为 10 秒。需先启用 开启区域轮播。
开启资产聚合	默认关闭。启用后，允许终端用户在运行态将资产按区域集中显示为聚合图标。禁用后地图上不会出现聚合图标，各场站/区域始终以各自独立的图标逐一显示。	行政地图仅支持 按区域 聚合。
聚合图标大小	调整聚合图标的显示尺寸。	取值范围为 0.5–2，步长 0.1，默认为 1。仅启用 开启资产聚合 后出现。

若启用卫星图、道路图或电子海图，可配置以下项目：

配置项	说明与适用场景	条件与限制
地图可缩放等级	指定地图支持的缩放等级范围。可缩放等级越大，地图支持的最大比例尺越大。	取值范围为 0–22。
缩放颗粒度	指定每调整一个单位的缩放等级时地图的缩放比例。缩放颗粒度越小，越可以精确地放大或缩小地图。	默认为 1，可在 0–1 之间选择，精度为 0.1。
自动计算默认视图	由系统根据资产分布自动计算地图中心点和默认缩放等级。	默认启用。禁用后需手动输入 中心点 的经度和纬度，以及 默认缩放等级。经度取值范围为 -180–180，纬度取值范围为 -90–90，默认缩放等级取值范围为 0–22。
开启资产聚合	默认关闭。启用后，允许终端用户在运行态将邻近资产聚合为一个图标显示，适用于资产数量多、图标相互遮挡的场景。禁用后地图上不会出现聚合图标，所有资产始终以各自独立的图标逐一显示。	可配置终端用户可选的聚合方式，支持 按省份、按区域 和 按属性。
聚合缩放比例	指定地图缩放等级达到何值时触发资产聚合。例如设置为 3，则地图缩放等级大于等于 3 时资产开始聚合。	取值范围为 0–22，默认为 15。仅启用 开启资产聚合 后出现。
开启省份轮播	默认关闭。启用后，地图以悬浮卡片形式自动循环展示各省级行政区域的数据；关闭后不自动轮播，但按省份聚合的图标仍正常显示，终端用户可手动点击查看。	需先启用 开启资产聚合 且聚合方式包含 按省份，否则该配置项不出现。
默认显示行政边界	决定地图首次加载时是否默认叠加显示行政边界。默认关闭，即地图首次加载时不显示行政边界。	该配置项只决定初始状态；无论开启或关闭，终端用户后续都可在运行态的地图设置中随时手动开关行政边界，且用户手动切换后的选择会被记住，不再随该配置项变化。
行政背景色翻转	决定行政边界的填色方式，默认关闭。关闭时，各行政区域自身按边界填充半透明色块，区域以外的地图空白处不叠加颜色；启用后效果相反——各行政区域自身不再填色（仅保留边界描边），区域以外的整张地图叠加一层半透明色块，仅镂空显示行政区域范围本身。	适用于需要反向强调管辖范围以外区域的地图。
聚合时展示数据	指定聚合图标中展示的数据项，并配置其名称、单位、格式以及聚合方式。	最多可配置 1 个数据项。
聚合环形图	将聚合点展示为环形图，用于以百分比展示指标进度。	需指定环形图对应的数据项并配置名称和颜色。
聚合属性	指定 按属性 聚合时所依据的资产属性。	仅当聚合方式包含 按属性 时需配置。
关联记录	为聚合点配置关联的记录信息。	—
弹窗展示配置	配置终端用户点击聚合点时弹窗展示的内容，支持 数据项 和 嵌入式内容 两种类型。	选择 嵌入式内容 时，可指定数字孪生可视化（DTV）页面或第三方 URL 作为弹窗内容，并设置弹窗的宽度与高度。仅聚合方式为 按区域 或 按属性 时可配置。
聚合弹窗展示数据	指定聚合点悬浮卡片中展示的数据项。	—
热力图	以色块形式展示各区域的指标数据。可配置热力图范围、热力图数据来源（排行榜数据 或 自定义数据）、热力图颜色等。	选择 自定义数据 时，可为展示数据配置 别名，并自定义颜色与数值区间的对应条件。

备注

上述配置项仅决定终端用户在运行态“可以使用哪些能力”。终端用户最终看到的效果还取决于其在地图设置面板中的选择，参见 编辑资产概览页面。

配置区域地图

仅当 资产维度 为 全局 时，地图配置向导右侧才会出现单独的 区域 配置栏，此时终端用户可从全局地图下钻到区域地图；资产维度 为 多场站 或 单场站 时不存在区域层，也不出现此配置栏。区域层地图直接遵循 全局 配置栏的配置逻辑，本身没有可单独设置的配置项。

若需要让区域层与全局层展示不同的画布内容，可在后续 画布配置 步骤中为区域层单独配置画布与组件。

配置场站地图

在 地图配置 步骤页右侧的 组织 配置栏中，可对场站层地图进行配置。由于所有 资产维度（全局、多场站、单场站）均包含场站层，该配置栏始终出现。

备注

“组织”是该配置栏的默认名称，若已在 自定义 UI 文案 中替换了对应键名的默认文案（例如替换为”门店”），此处将显示为替换后的名称。

配置项	说明与适用场景	条件与限制
地图类型	从已勾选的地图类型中，选择可用于场站层的类型。	不包含行政地图。
默认地图类型	指定场站地图默认展示的地图类型。	仅当本层级可用的地图类型为 2 种及以上时出现。
地图可缩放等级 / 缩放颗粒度	指定场站地图支持的缩放等级范围与缩放精度。	仅 资产维度 为 单场站 时出现。
开启资产聚合	默认关闭。启用后，允许终端用户在场站地图中将设备聚合为一个图标显示，适用于风机数量较多、图标密集的场站。禁用后场站地图上不会出现聚合图标，所有设备始终以各自独立的图标逐一显示。	可配置终端用户可选的聚合方式，支持 按距离 和 按节点，默认两者均可选。选择 按节点 后，组织结构中同一节点下的设备将在地图上聚合为一个图标。
自动计算默认视图	由系统根据设备分布自动计算场站地图的中心点和缩放等级。	默认启用。可按资产类型分别配置。禁用后需指定 默认缩放等级，取值范围为 0–22，默认为 22。

资产配置

在 资产配置 步骤中，你可以配置资产在地图上的展示样式、状态、筛选方式和弹窗内容，以及资产筛选器与关联资源相关的行为。

启用资产过滤器

该配置项不受 资产维度 限制，在全局、多场站、单场站维度下均会出现。

• 默认启用。启用后，地图左上角展示资产树筛选器，终端用户可通过资产树切换查看的资产层级与资产范围，适用于需要终端用户自行下钻查看不同区域或场站的场景。

• 禁用后，地图左上角不再展示资产树筛选器，返回上级的图标将改为显示在快捷操作栏中。

• 过滤无权限节点 为只读项，无法编辑，界面显示值为 禁用。

配置关联资源

仅当 资产维度 为 全局 时，资产配置 步骤页才会出现 配置关联资源 区域；资产维度 为 多场站 或 单场站 时不出现此配置项。

组织结构中的集团和区域节点可以关联资源实例。启用关联资源后，资产概览可展示这些节点所关联资源的数据与位置，而不只是其下场站的汇总数据。

配置项	说明与适用场景	条件与限制
展示关联资源数据	默认关闭。启用后，终端用户选择集团或区域节点时，资产概览将展示与该节点相关联资源的数据。适用于区域节点本身也挂载了实体资产（如区域集控站）的场景。禁用后，即使该节点在组织结构中已关联资源实例，页面仍只展示该节点下所有场站的汇总数据，不使用关联资源的数据。	仅 资产维度 为 全局 时可配置。
权限校验	启用后，系统会校验终端用户对关联资源的资产权限，无权限的资源数据不予展示。禁用后不进行该校验。如需管理用户权限，可联系 OU 管理员。	需先启用 展示关联资源数据。
展示关联资源位置	默认关闭。启用后，关联资源将按其经纬度属性在地图上显示位置图标；禁用后，关联资源不在地图上显示独立的位置图标。	关联资源需已配置经纬度属性，否则无法在地图上定位。即资源实例所继承的模型上需具有两个标准属性，标识符精确为 longitude 和 latitude，且两个属性已写入实际坐标值，坐标值使用的坐标系和当前页面选择的坐标系一致。

配置全局层资产

仅当 资产维度 为 全局 或 多场站 时，资产配置 步骤页右侧才会出现 全局 配置栏；资产维度 为 单场站 时不出现此配置栏，场站内部的设备展示方式改为在 配置场站层资产 中设置。该配置栏同时用于配置资产在全局和区域地图上的展示方式，区域层不单独提供配置项。

首先配置适用于所有资产类型的通用项目：

配置项	说明与适用场景	条件与限制
资产对象	展示当前层级的资产对象类型，全局层为场站（组织）。	只读，不可修改。
场站样式	场站在地图中的显示样式，支持 图标、圆点 和 气泡。图标 按资产类型显示对应的领域图标；圆点 以简洁的圆点表示场站，适用于场站密集的地图；气泡 以数据气泡形式展示，适用于强调场站数据的场景。	默认为 图标。
图标大小	调整场站图标的显示尺寸。	取值范围为 0.5–4，步长 0.1，默认为 2。仅 场站样式 为 图标 或 圆点 时可配置。
显示资产名称	在场站图标下方显示场站名称。适用于场站数量较少、需要直接识别场站的地图。	仅 场站样式 为 图标 或 圆点 时可配置。名称过长时将省略显示。
显示资产数据	默认关闭。启用后，在场站图标底部叠加展示排行榜或热力图数据项的数值气泡；禁用后场站图标下不展示任何数值气泡，仅展示场站名称（若已启用）。	需已配置排行榜或热力图数据项方可实际显示数值，否则即使启用也不会在图标下出现内容。
聚合时展示数据	指定聚合点中展示的数据项，并配置其名称、单位、格式以及聚合方式。例如，如需以兆瓦时为单位显示每个聚合点的总发电量，选择 添加数据项，在弹窗中选择表示总发电量的字段并设置 名称 为“发电量”，单位 为“MWh”。	仅启用资产聚合后生效。
聚合环形图	将聚合点展示为环形图，用于在聚合图标上以百分比形式展示指标进度。	需指定环形图对应的数据项并配置名称和颜色。
切换资产类型时重置地图	启用后，终端用户切换资产类型时，系统将按照当前资产类型所有资产的经纬度重新计算地图中心点。	默认关闭。适用于不同资产类型地理分布差异较大的项目。

之后，为 基础配置 > 资产类型 中选择的每个资产类型（含 综合）分别配置以下项目：

配置项	说明与适用场景	条件与限制
显示场站状态	默认启用。启用后，在场站图标底部展示表示场站运行状态的色块。禁用后场站图标改为使用统一的默认底图样式，不再按状态区分颜色。	—
显示场站状态图例	在地图右下角展示说明场站状态与颜色对应关系的图例，终端用户可用于筛选特定状态的场站。	随 显示场站状态 显隐，不可单独关闭。
点击场站图标	配置终端用户点击场站图标后的交互行为，支持 不跳转、跳转至单场站地图 和 跳转至外部链接。	选择 跳转至单场站地图 需页面存在场站层。选择 跳转至外部链接 时，需配置 跳转方式 和 跳转地址。跳转方式 支持新页面打开或当前页面替换，跳转地址 的长度上限为 500 个字符。
维度筛选器	在地图上方展示筛选器，供终端用户按特定 维度类型 筛选场站。选择 添加数据项 在弹窗中选择数据项。未添加任何数据项时，该筛选器不会在地图上显示任何内容。	最多可添加 10 个数据项，可拖拽排序。可为筛选器配置显示名称。支持半选状态。
图例筛选器	在地图右下角展示筛选器，供终端用户按特定指标、测点或属性值筛选场站。选择 添加数据项 在弹窗中选择数据项并配置筛选条件与颜色。未添加任何数据项时，该筛选器不会在地图上出现。	对于枚举值中包含图标的数据项，可启用图标显示以替代纯色块，使图例含义更直观。
点击弹窗标题	配置终端用户点击场站悬浮卡片标题后的跳转行为，支持 不跳转、新页面打开 和 当前页面打开。	选择跳转时需配置 跳转地址。
弹窗展示配置	配置场站悬浮卡片的内容类型，支持 数据项 和 嵌入式内容。	选择 嵌入式内容 时，可指定数字孪生可视化（DTV）页面或第三方 URL 作为弹窗内容，并设置弹窗的宽度与高度。
详情弹窗展示数据	指定场站悬浮卡片中展示的数据项。支持按名称和标识符搜索测点、指标与属性，也支持复制标识符文本。	仅 弹窗展示配置 为 数据项 时需配置。
展示图片	在场站悬浮卡片中展示场站图片。	启用后需配置图片来源。
图层	选择页面可用的气象图层类型，如风速、温度、辐照等。未选择任何图层时，运行态地图工具栏不会出现气象图层入口。	可用图层取决于部署环境接入的气象数据源。
默认气象图层	指定终端用户开启气象图层时默认展示的图层。	需先在 图层 中选择至少一个图层，否则不出现该配置项。终端用户需拥有查看地图图层数据的权限点，才能在运行态看到气象图层入口。如未分配，联系 OU 管理员。

配置场站层资产

在 资产配置 步骤页右侧的 组织 配置栏中，可配置单场站地图内各类设备对象的展示方式。系统按资产领域（如风电、光伏、火电、水电）分别提供配置。

该配置栏在全局、多场站、单场站维度下均会出现，但当 资产维度 为 多场站 时，仅展示各资产领域的名称，本节后续的逐设备详细配置项（跳转、图层、轨迹等）不会展示。

按照以下步骤配置场站层资产：

1. 默认启用 显示对象状态，为每类对象按当前运行或连接状态展示对应颜色的图标，并在悬浮卡片和右下角图例中显示状态说明。如无需展示状态信息，可关闭此项，关闭后该类对象的图标将统一显示为默认蓝色，悬浮卡片中的状态行与地图图例也将同时隐藏。

2. 选择 新增对象类型，在下拉列表中选择需要在场站地图上显示的对象类型。可选对象类型包括风机、升压站、馈线、车辆、船只、电子围栏、风资源和辐照等，具体取决于当前资产领域。

3. 为每个对象类型配置以下项目。




   配置项	说明与适用场景	条件与限制
   资产状态	为该对象类型选择一个枚举型测点、指标或属性，作为地图图标颜色和悬停提示中的状态数据。未配置时，系统使用对象模型中标记为状态的默认数据项。	最多可选择 1 项。仅普通对象显示；风机使用内置的风机状态，不显示此配置项。是否整体展示对象状态由上方的 显示对象状态 控制。
   点击弹窗标题	配置运行态点击对象图标打开详情弹窗后，再点击弹窗标题时的跳转行为。支持 不跳转、新页面打开 和 当前页面打开。	选择跳转时需配置 跳转地址，地址长度上限为 500 个字符。该配置项不控制详情弹窗的打开方式。
   显示资产位置	默认启用。启用后，在单场站地图中显示该对象类型的位置图标；禁用后，不请求也不显示该类型的对象位置。	对象类型需已添加到当前资产领域，对象实例需具有有效的 longitude 和 latitude 属性值，且坐标系与当前页面选择的资产坐标系一致。运行态还需启用 显示资产 并在对象类型图例中选中该类型。
   弹窗展示配置	配置终端用户点击地图对象图标后，详情弹窗展示 数据项 或 嵌入式内容。	默认为 数据项。选择 嵌入式内容 后，需配置内容地址及弹窗宽度和高度，同时不再显示 详情弹窗展示数据 配置项。
   详情弹窗展示数据	选择详情弹窗中展示的测点、指标或属性，并配置别名和显示顺序。未选择时，系统使用对象模型中 Portfolio_Card 分组下的默认字段。	仅当 弹窗展示配置 为 数据项 时显示，最多可添加 10 项。
   点击三维图标	配置点击三维风机模型图标后的跳转行为和地址。	仅为风电领域的风机对象配置时显示，并且仅对三维地图生效。
   展示对象轨迹	启用后，在对象详情弹窗中提供 查看轨迹 入口，终端用户可通过时间轴回放历史轨迹。	仅为风电领域的车辆、人员或船只配置时显示；对象存在轨迹数据且使用二维单场站地图时，详情弹窗中才会出现入口。




运行态单场站地图包含两种提示：将光标悬停在对象图标上时显示简要提示，仅展示对象名称及状态；点击或轻触对象图标时打开详情弹窗，并按照 弹窗展示配置 展示数据项或嵌入式内容。设备详情弹窗 不是配置页面中的独立配置区域，因此不会在配置 UI 中出现；相关内容均在上述对象类型配置卡片中设置。

若运行态未出现对象图标或详情弹窗，检查以下条件：

• 已在当前资产领域中添加该对象类型，并启用 显示资产位置。

• 对象实例具有有效的经纬度属性值。

• 运行态地图设置中已启用 显示资产，且对象类型图例中已选中该类型。

• 当前使用的是二维单场站地图。三维地图仅按三维模型的交互配置处理风机对象。

备注

点击弹窗标题 仅控制详情弹窗标题的二次跳转，不用于打开详情弹窗。若场站内包含储能电站等需要独立页面查看的子系统，可通过该配置项设置跳转地址。

画布配置

资产概览画布支持通过丰富的可视化组件统计并分析资产数据，并可为各资产层级和资产类型分别配置画布与组件，从而实现监测页面的自定义及可视化配置。

配置画布

画布是承载组件的区域，位于地图的四周。资产概览按“资产层级 → 资产类型 → 面板”三层组织画布配置。

按照以下步骤配置画布：

1. 在资产概览配置页面选择进入 画布配置 步骤。

2. 在页面左侧选择资产层级标签页（全局、区域 或 场站），再展开资产类型分组，选择需要配置的面板。面板包括 顶部、底部、左侧 和 右侧，具体可用面板取决于 布局配置 中选择的页面布局。尚未配置任何组件的空画布会以红色星号标记，便于快速定位遗漏的画布。

3. （可选）选择 添加页面 在当前面板中添加新页面。一个面板可包含多个页面，终端用户可在运行态切换查看。

4. （可选）选择 删除页面 移除当前页面。删除后该页面内所有组件配置将被清空，系统将弹出确认提示。

5. （可选）选择格式刷按钮 并在弹窗中选择 确认，快速复用其它画布的配置：

   • 在 区域 或 场站 层级，可从 全局 层级复制画布配置。

   • 在某个资产类型下，可从 综合 类型复制画布配置。

配置画布背景

画布背景决定画布区域的视觉样式。在 画布配置 步骤页右下角的下拉列表中选择背景样式：

• 毛玻璃：画布呈半透明磨砂效果，可透出底层地图，视觉层次更强。适用于希望突出地图的页面。

• 纯色：画布为不透明纯色，组件内容辨识度最高。适用于组件信息密集的页面。默认为 纯色。

备注

画布背景为页面级配置，对所有层级和资产类型的画布同时生效。

添加组件

1. 在资产概览配置页面选择进入 画布配置 步骤。

2. 在右侧组件库中将光标悬停在组件卡片上并选择 添加，将组件添加到当前画布。

3. 在画布预览区域中，将光标悬停在组件上进行以下操作。




   操作	说明
   移动组件	拖拽组件，调整组件的显示位置。
   改变组件大小	拖动组件右下角，调整组件大小。各组件有最小尺寸限制。
   编辑组件	选择编辑图标 打开 组件编辑 弹窗，编辑组件的基本信息、数据项、样式以及时间设置。
   删除组件	选择删除图标 从画布中移除组件。

有关各组件的用途与专有配置项，参见 组件说明。

备注

同一资产维度下，左侧与右侧面板合计只能添加 1 个排行榜组件。

编辑组件

在 组件编辑 弹窗中，组件配置分为以下四个部分：

• 基本信息：组件的标题、描述以及趋势分析入口。

• 数据项：组件展示的属性、测点和指标，以及各数据项的名称、单位和格式。

• 图表样式：组件的可视化样式，各组件支持的样式项不同。

• 时间设置：组件数据的时间范围与时间粒度。

保存组件配置时，系统会校验必填项。例如排行榜组件的最小值需小于等于最大值；时序图组件的 Y 轴范围与时间粒度为必填项。校验不通过时将无法保存。

配置组件基本信息

1. 将光标悬停在组件上并选择编辑按钮 打开 组件编辑 弹窗。

2. 在 基本信息 部分配置以下信息。




   字段	说明	条件与限制
   标题	组件标题。	支持国际化输入。
   描述	组件描述，终端用户将光标悬停在组件标题上时显示。	—
   显示标题	启用后组件标题将显示在组件左上角。	—
   趋势分析	启用后，终端用户将光标悬停在组件内数据上时可选择 趋势分析，打开曲线工具弹窗分析该数据的变化趋势。	部分组件（如资产列表组件）不支持此项。
   弹窗颜色	曲线工具弹窗的配色，支持蓝绿色和黑色。	需先启用 趋势分析。

配置组件数据项

1. 在 组件编辑 弹窗的 数据项 部分选择 添加数据项，在数据项列表中选择需要添加到组件的数据项并选择 确定。

2. 选择已添加的数据项标签，展开数据项配置栏并配置以下信息。




   字段	说明	条件与限制
   别名	数据项在组件中的显示名称。	支持国际化输入。
   单位	数据项的单位。	支持国际化输入。
   自动进位	启用后系统将根据数值自动调整展示单位，支持 KW、MW 和 KWh 等单位。	适用于数量级跨度较大的数据。
   小数位数	数据保留的小数位数。	—
   显示千分位	组件中的数据每 3 位用逗号隔开。	适用于数值较大的统计类数据。
   资产维度聚合方式	指定当前数据项在跨资产汇总时使用的聚合方式。可选项由数据项元数据预设的聚合方法决定，例如加和、平均或公式；不同数据项可用的方法不同。该配置主要用于全局或区域层级的汇总展示。	适用于全局或区域层级的汇总展示。




3. （可选）重复步骤 1 和步骤 2 添加多个数据项。拖动数据项标签左侧的排序按钮可对数据项进行排序。各组件支持的数据项数量上限不同，参见 组件说明。

4. 在组件的 图表样式 和 时间设置 部分编辑图表的样式和数据的时间范围等信息。有关各个组件支持的样式和时间配置项，参见 组件说明。

预览资产概览页面

发布前可通过预览检查页面的各项功能与配置：

1. 在资产概览配置页面的右上角选择 预览，系统将打开资产概览预览页。

2. 在预览页中检查地图、筛选器、画布与组件的展示效果。预览使用当前未发布的配置，终端用户仍然只能看到已发布的版本。

发布资产概览页面

通过以下步骤发布配置完成的资产概览页面，从而让终端用户在相应应用中查看页面并使用相应功能：

1. 在资产概览配置页面选择 发布。

2. 在弹窗中输入此次发布的修改说明等内容作为 备注。

3. 选择 确定。

页面配置的体积上限为 2 MB。若配置了大量自定义行政边界文件导致超出上限，发布将失败并给出提示，此时可精简边界文件或减少配置的节点数量。

恢复历史版本

版本历史列表中包含已发布资产概览页面的版本号、修改人、修改时间、备注等信息。如需使用之前的资产概览页面，通过以下步骤将当前页面恢复为列表中的历史版本：

1. 在资产概览配置页面选择 历史版本，打开如下所示的版本历史列表。









2. 在历史版本列表中，选择相应版本的 恢复。

3. 在弹窗中选择 确认。

备注

• 版本历史列表最多保留最近 100 条历史记录。

• 恢复历史版本会覆盖当前未发布的改动，操作前系统会要求确认。

导出或导入页面

资产概览页面支持以 JSON 文件形式导出或导入，实现同一页面的迁移与复用。

导出页面

在资产概览配置页面选择 导入/导出 > 导出，浏览器将自动下载当前资产概览的配置文件。

导入页面

1. 在资产概览配置页面选择 导入/导出 > 导入。

2. 在 导入 弹窗中选择 上传 按钮上传 JSON 文件。

3. 选择 确定 完成配置导入。

仅支持导入资产概览的配置文件，且文件大小不超过 2 MB。若文件内容不包含资产、地图或画布配置，系统将提示文件类型不支持或内容不合法。

配置 URL 参数

除进行以上配置外，应用开发人员可通过配置菜单 URL 中的参数启用或禁用页面功能，例如禁用页面下钻、指定风机动效颜色、启用关联资源等。更多信息，参见 URL 参数说明。
